hi Stefan,
Du hast die besseren Quellen. Kann es sein, dass 7101 und 7601 verwechselt werden?

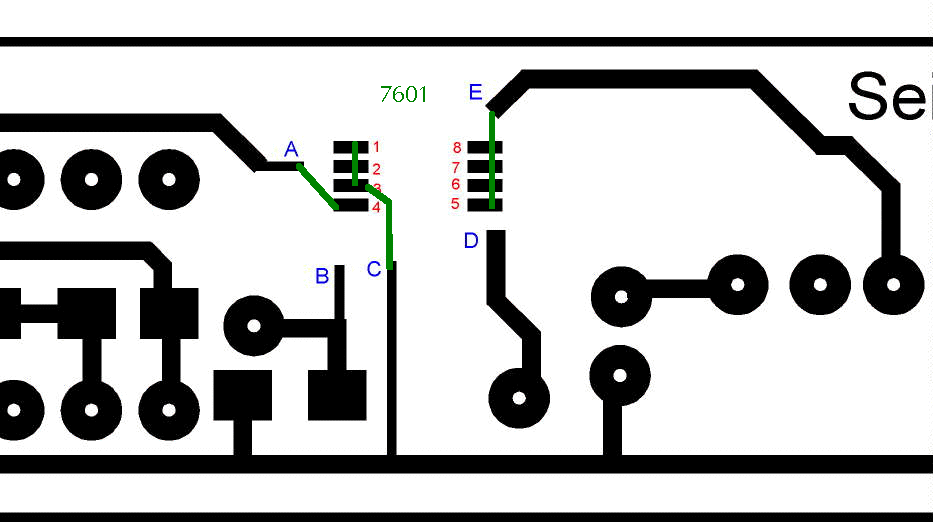

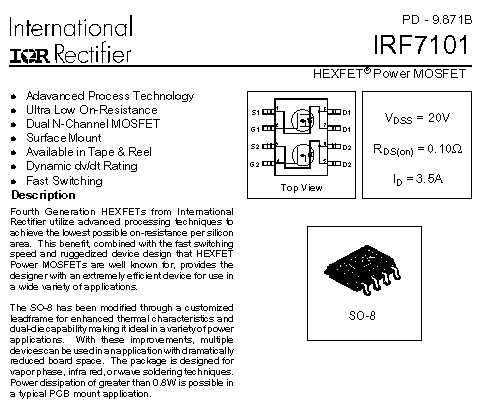

Ich hänge mal 2 Datenblatt-Ausschnitte und 2 Layout-Entwürfe an. Der Entwurf für den 7601 ist nicht vollständig, es fehlt noch die Bahn Taster <-> Entmagnetisierungsanschluss.

Ich habe leider gerade *NULL* Zeit, näheres Anfang nächste Woche.

Wenn ich mich irre, bitte um Entschuldigung.

Bertram
