So wie im letzten geuppten Schaltplan, nur Halt noch ohne die Relais.

MfG Fabian
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 111617 [Alter Beitrag14. Januar 2007 um 22:27]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

okay, aber hast du auch genauso alles verdrahtet und nichts vergessen? Das ist mir nähmlich unterlaufen. Hatte zu einem 5V aus einem Netzteil und +-12V für die OPs aus einem anderen. Bis ich irgendwann mal die Masen beider Netzteile vermessen haben, die natürlich nicht gliech waren. Kurz eine Brücke gesetzt und Problem war gelöst.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 111619 [Alter Beitrag14. Januar 2007 um 22:52]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Verdrahtet habe ich alles korrekt, ich habe das ansich relativ übersichtlich gehalten, sprich alle Transistoren schön nebeneinander.
Soweit ich das sehe stimmt das bei mir alles, ich habe ja das NT an das Entwicklerboard angeschloßen und an die Steuerung, und dann habe ich halt die 5V die aus den Pins des Entwicklerboard kommen an den Transistoren, natürlich mit Vorwiderstand. Wenn ich GND vom Entwicklerboard(an ST7 gemessen) und vom NT vergleiche habe ich ca. 10mV Unterschied.

Das komische ist: Wenn ich nur dem Board und nicht der Steuerung Strom gebe, dann leuchten logischerweise keine LEDs, ausser die Gelbe Test-LED! Woher zum Teufel bekommt die den Saft(ich unterbreche bei der Steuerung nur +12V)???

Mfg Fabian

Geändert von FabianH am 14. Januar 2007 um 22:54

FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 111623 [Alter Beitrag14. Januar 2007 um 23:04]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Update:
Zur Info: Ich habe nichts verändert!!!
Also die halbe leuchtkraft hat schon etwas abgenommen, ist nurnoch ganz minimal. die gelbe LED geht auch soweit.
Irgendwo liegt es aber an der gesamten Stromversorung der LEDs. Wenn z.B. 5 LEDs an sind, dann leuchte die letzte und die gelbe nur noch ganz schwach, weil die anderen LEDs wohl die Spannung wegziehen oder so.

Also wenn Elektrotechnik Magie ist, dann bin ich schonmal nicht Merlin!

MfG Fabian
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 111625 [Alter Beitrag14. Januar 2007 um 23:12]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi,

vielleicht fehlt mir einfach der Durchblick, aber meinst du damit den Schaltplan vom 15.12.06? Der enthält noch gar keine Leds. Am besten wäre ein vollständiger Schaltplan, sonst kann man eigentlich nur im Trüben fischen.

Gruß
Reinhard
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 111626 [Alter Beitrag14. Januar 2007 um 23:12]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Also nun weis ich überhaupt nicht mehr was los ist.
Anderes 12V Netzteil genommen, an dem ich im Leerlauf 19V messe. An der Steuerung bei vollem Betrieb messe ich ca. 15V und die LEDs leuchten permanent mit fast voller Power, wenn ein Pin an ist, minimal heller(volle Intensität). Also von der Seite nehme ich dann doch eher das andere Netzteil.

Mfg Fabian
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 111627 [Alter Beitrag14. Januar 2007 um 23:18]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

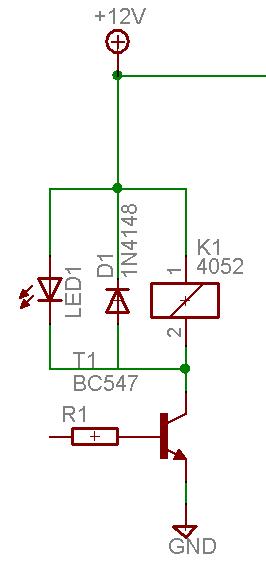

achso, ja. Die LEDs habe ich nicht eingezeichnet. Leider streikt mein Eagle gerade wieder, ich habe es mal per hand beim ersten Kreislauf eingezeichnet. Einfach parralel zum Relais:


Mfg Fabian

Edit:
so, hab eagle reinstalliert, nun habe ich nen besseres bild geuppt

Geändert von FabianH am 14. Januar 2007 um 23:32

Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 111629 [Alter Beitrag14. Januar 2007 um 23:38]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Ersteinmal: Autsch! Du hast auf den Vorwiderstand des Leds vergessen, das würde ich auf jeden Fall nachholen bevor du weitere Versuche anstellst.

Leuchtet die Led auch noch wenn du den Eingang vom AVR abklemmst und mit GND verbindest?

Gruß
Reinhard
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 111630 [Alter Beitrag14. Januar 2007 um 23:46]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Zitat:
Original geschrieben von FabianH

(ich habe 12V LEDs mit eingebauten Vorwiderstand)



Die gelbe LED ist nun ok, nurnoch diese halbe Leuchtkraft bei den anderen LEDs wenn die Pins nicht aktiv sind, ist das Problem. Die leuchten immer mit halber Leuchtkraft, egal ob am board angeklemmt oder nicht.

MfG Fabian

Geändert von FabianH am 15. Januar 2007 um 00:02

icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 840

Status: Offline

Beitrag 111631 [Alter Beitrag14. Januar 2007 um 23:52]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

Hi Fabian,

also hab ich das jetzt richtig verstanden, die Schaltung ist so wie gezeichnet, nur ohne die Relais !!!
Und jeder Zweig ist gleich !!! Und die LED hat schon intern einen Vorwiderstand für 12V ....richtig ???
Dann dürfte ohne Ansteuerung auch nichts leuchten !!!
Das AVR-Board kannst Du abstecken, oder ?? Und wenn es abgeklemmt ist dann ist der Basis-Widerstand, außer an der Basis des Transistors, nirgends angeklemmt ?
Die Spannung dürfte für die Relais-Transistorschaltung relativ unkritisch sein !! Ob 12V;15V;19V müsste egal sein...irgendwann raucht halt die Relaisspule(aber die hast du ja gar nicht drin :-) ) oder der Led wirds zuviel !!
Aber es dürfte auf keinen Fall leuchten, solange die Basis des Transistors nicht angesteuert wird !!

Eventuell hast Du die Transistoren verkehrt eingelötet, d.h. Basis;Emitter;Kollektor irgendwie vertauscht.
Meist bei To-92 CBE(Kollektor;Basis;Emitter) wenn du von vorne auch die flache Seite(Beschriftung) schaust, und die Anschlüsse nach unten zeigen.


Oder wie Neil es sagte ein Masse-Problem, ist Mikrokontroller Masse auch die Masse am Emitter des Transistors ?? d.h. Emitter; 12V Minus; GND-Mikro eine Verbindung( 0 Ohm)

Viel Vergnügen beim Fehler suchen !!

Uli
