ich sehe im Moment Interessenkonflikte:

Auf der einen Seite ist da Roberts Originalschaltung, auf der anderen Seite gibt es wohl jede Menge Verbesserungsmöglichkeiten und -vorschläge. Allerdings machen letztere das Design nicht einfacher und die Kosten nicht niedriger.

Ich sehe das Original als hervorragend geeignet für den Einstieg in die elektronische Fallschirm-Auslösung, die in meinen Augen der Übergang vom Hobby-Raketeur zum ernsthafteren Raketeur ist (ich will hier natürlich keine Sportflieger herabsetzen: Da gelten ganz andere Voraussetzungen. Aber für mich ist eine "richtige" Rakete nicht aus Pappe und ohne Verzögerungsladung). Ich denke auch nicht, dass ich eine Level-2-Rakete damit als alleiniger Fallschirm-Auslösung ausstatten möchte - zumindestens noch nicht.

Die Robert'sche Schaltung hat gegenüber Timern und Barometern erhebliche Vorteile:
- keine Start-Triggerung nötig
- extrem leicht und sicher (!) zu testen
- SEHR PREISWERT
- kann kaum falsch eingestellt werden
- auf andere Raketen portierbar
- klein
- Teile von Conrad lieferbar
- löst immer im Apogäum aus
- löst auch bei unstabilen Flügen (Torkeln, Explosion) aus.
- GUT IN KLEINE RAKETEN EINZUBAUEN, AUCH FÜR NICHT-T2ler!!

Ich habe diesen thread gestartet, weil die Apogäums-Auslösung durch Erd-Magnetfeldlinien-Überwachung wohl wenig bekannt war. Jetzt haben sich aber einige gemeldet, die sich doch schon intensiv mit dem Thema befasst haben. Es würde mich freuen, wenn dieser thread trotzdem recht nahe am Original bleibt und hier Erfahrungen über eben diese Schaltung ausgetauscht werden: Bau und Flug-Ergebnisse.

In diesem Sinne möchte ich Achim bitten, mir 5 Platinen mit dem von mir geposteten Layout zu schicken. Die Teilenummern bei Conrad habe ich weiter oben angegeben - sie passen eben genau zu dieser Platine.

Vielleicht möchten andere ebenfalls mit dieser Platine anfangen; eine verbesserte Version kann man später immer noch bauen. Für Achim ist es bestimmt angenehmer eine Kleinserie als 20 Verbesserungen mit je 3 Exemplaren zu ätzen.

@Achim:
gebe bitte kurz an, ob und wie Du Dir das vorstellst:
Bankeinzahlung + Kennwort oder jeweils individuelle Bestellung hier oder per email?

@alle Fortgeschrittenen:
ich bin sehr an einer fortgeschrittenen Version interessiert. Falls solche schon geflogen sind: Warum stellt ihr diese und Eure Erfahrungen damit nicht einmal vor? Ich möchte zwar nicht gerade einen neuen thread vorschreiben, aber ich glaube, daß es die Übersichtlichkeit schon stark erhöhen würde.

mfG
Bertram

Zitat:

---

Original geschrieben von Bertram Radelow
i
@Achim:
gebe bitte kurz an, ob und wie Du Dir das vorstellst:
Bankeinzahlung + Kennwort oder jeweils individuelle Bestellung hier oder per email?



mfG
Bertram

---

Hi Bertram,
lass mal gut sein. Ist ja nur ein Pfennigartikel.
Wenn es dir recht ist, würde ich das Layout ein winziges bisschen abändern und den Elko mit auf den Print setzen. An der Schaltung bleibt alles original.

Gruß,
Achim

hi Achim,

mach nur...

Ich nehme an, daß ein auf der Platine montierter Elko nicht in die dünnen BT-5-Rohre gepasst hätte. Wenn man will, kann man den Elko ja auch "gekippt" montieren. Also ich werde das auf alle Fälle tun, denn ich bin nicht sicher, ob ein Standard-Elko die Querbeschleunigung aushält. Man kann seine Anschlußdrähte relativ leicht herausziehen. Und der "Nagel-Zieh-Effekt" (kleine Kippkraft bewirkt große Zugkraft) ist nicht zu unterschätzen.

Im voraus Danke

Bertram

Zitat:

---

Original geschrieben von Bertram Radelow
....ob ein Standard-Elko die Querbeschleunigung aushält. Man kann seine Anschlußdrähte relativ leicht herausziehen. Und der "Nagel-Zieh-Effekt" (kleine Kippkraft bewirkt große Zugkraft) ist nicht zu unterschätzen.

---

Man kann ja den Elko ankleben...

@Achim, fertige für mich bitte auch 5 Stk. Platinen an.

Tom

Vielleicht bin ich ja zu doof, aber die Bestückung der Platine erscheint mir doch etwas schleierhaft.
Der Bestückungsplan und die Stückliste sind jedenfalls unter aller S...
vielleicht kann sich einer von Euch die Mühe machen und auf das Printlayout eine vernünftige Bestückung zeichnen. Ich hab das Layout jetzt mal 1:1 nachgezeichnet, also ohne Elko. Der ist ja wohl nur für die Zündung da und im Falle eines SNO reicht die halbe Kapazität dicke aus.
Ich würde sagen, wir testen erst mal, ob die Sache wirklich funktioniert, dann kann man das design ja noch verbessern.
Ich hab noch nicht alles genau durchgelesen, aber mir drängt sich der Verdacht auf, dass die Bestückung abhängig von der geographischen Lage sein könnte, oder irre ich mich da?
Mein Versuch, die Teile heute in der Nürnberger Conradfiliale zu bekommen, sind kläglich gescheitert. Nicht ein Teil am Lager, nicht mal dem LM. Oh Gott, so was stinkt mir!!!
Den Power Mosfet gibts angeblich gar nicht bei Conrad. Die Bauform 0805 der SMD Widerstände taucht auch nicht mhr im Katalog auf. Da muss ich also erst noch das Layout prüfen und vermutlich die Pad-Größen und Abstände der SMDs anpassen.
Ich schau mal, ob man die Teile nicht woanders herbekommt. So, dann werde ich mich mal über den Print machen....

Vielleicht bin ich ja zu doof, aber die Bestückung der Platine erscheint mir doch etwas schleierhaft.
Der Bestückungsplan und die Stückliste sind jedenfalls unter aller S...
vielleicht kann sich einer von Euch die Mühe machen und auf das Printlayout eine vernünftige Bestückung zeichnen. Ich hab das Layout jetzt mal 1:1 nachgezeichnet, also ohne Elko. Der ist ja wohl nur für die Zündung da und im Falle eines SNO reicht die halbe Kapazität dicke aus.
Ich würde sagen, wir testen erst mal, ob die Sache wirklich funktioniert, dann kann man das design ja noch verbessern.
Ich hab noch nicht alles genau durchgelesen, aber mir drängt sich der Verdacht auf, dass die Bestückung abhängig von der geographischen Lage sein könnte, oder irre ich mich da?
Mein Versuch, die Teile heute in der Nürnberger Conradfiliale zu bekommen, sind kläglich gescheitert. Nicht ein Teil am Lager, nicht mal dem LM. Oh Gott, so was stinkt mir!!!
Den Power Mosfet gibts angeblich gar nicht bei Conrad. Die Bauform 0805 der SMD Widerstände taucht auch nicht mhr im Katalog auf. Da muss ich also erst noch das Layout prüfen und vermutlich die Pad-Größen und Abstände der SMDs anpassen.
Ich schau mal, ob man die Teile nicht woanders herbekommt. So, dann werde ich mich mal über den Print machen....

gruß,
Achim

Dieser verdammte IRF 7101 ist niergends zu bekommen? Gibt es da einen Vergleichstyp?
Wenn man doch nur fundiertere Kenntnisse hätte!!!!

Gruß,
Achim

also ich habe den IRF7601 bestellt - sieht ganz passend aus, zumindest für die Platine.

Ich habe die 4 Halbleiter bei conrad.de bestellt - sie liefern ganz einfach gegen Lastschrift, und für solche Exoten würde ich gar nicht erst in eine Filiale laufen. Ich möchte wetten, in München haben sie die auch nicht auf Lager.

Die "Suche" bei conrad.de ist recht hakelig - ich habe lange nach den SMD-7805 und dem "normalen" LM324 suchen müssen. Man kann aber auch die Teilenummern eingeben. Praktisch ist, dass sie zu jedem Teil umfassende Datenblätter haben.

Die Teilenummern stehen auf Seite zwei dieses threads.

Die geografisch abhängige R-Bestückung ist im .PDF und inder Bauanleitung.html näher beschrieben.

Bertram

Zitat:

---

Original geschrieben von Bertram Radelow
also ich habe den IRF7601 bestellt - sieht ganz passend aus, zumindest für die Platine.

---

AUAAUAUA!

Für die Platine passt er zwar, das ist aber auch schon alles.

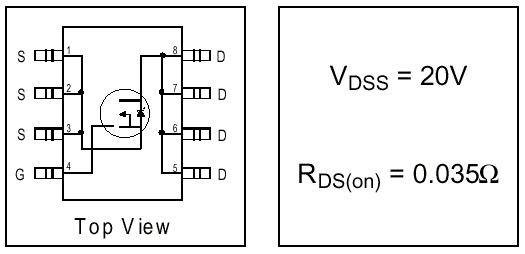

Der IRF7171 ist ein einfach MOSFET, der 7601 ein Doppel-FET:

Folgende Datei wurde angehängt:

...ähm, wie hängt man denn 2 Bilder auf einmal an?

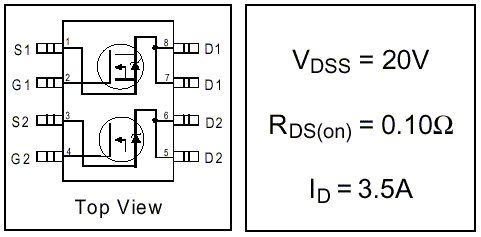

Hier der IRF7601:

Folgende Datei wurde angehängt:
