Alles in allem hat der Dentamag heute bestens funktioniert. Ein Nachtrimmen oder Reset zwischendurch war nicht nötig. Überhaupt sind die Auslösepunkte bemerkenswert stabil.

Für die Zukunft würde ich folgendes ändern:
- Lange Platine zur Aufnahme einer 9V-Batterie
- links 9 Lötpfosten für 2xLED, 1xAN, 1xUM
- Mitte 2 Lötpfosten für Batterieanschluss
- rechts 2 Schraubklemmen für Zünder

Rakete: tiefer Rumpftrenner ist ok. Aber Kuppler am Unterteil befestigen - dann kann die Avionik von unten her eingeschoben werden.

Eigentlich bin ich ganz zufrieden mit der Entwicklung, die wir alle zusammen durchgeführt haben. Pyrotechnische Delays gehören bei mir wohl der Vergangenheit an, und ich hoffe bei Euch ist das auch bald so.

Ein glücklicher Bertram

Hi Bertram,
super, dass es geklappt hat. Leider bin ich noch nicht zum Testen gekommen, habe aber das Layout nochmals überarbeitet und heute den Prototypen in der version 1.8 fertig gestellt. Ich werde heute noch die Bilder machen und ins Forum stellen.

ich dachte an folgende Versionen:

1.5 "Basic" die einfachste Version mit Schraubklemmen für Stromversorgung und Zünder.

1.6 "Light" mit 0,5er Platine und eingelöteter 12V Batterie, auf geringes Gewicht getrimmt. Angepeilt sind max. 20 Gramm

1.8 "High power" - kommt nachher.

Eine version für 9V-Block wäre ja auch noch denkbar, allerdings sind die Dinger sehr schwer.

Gruß,
Achim

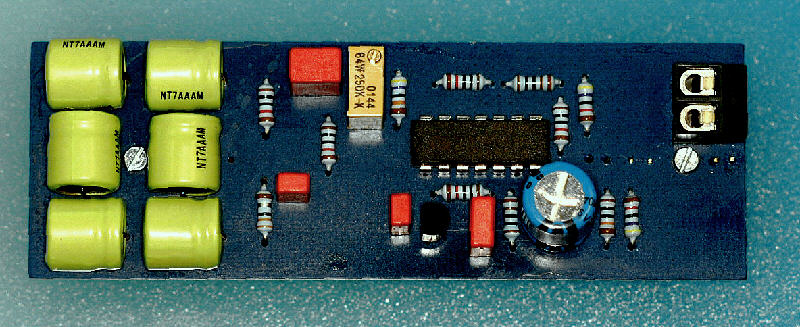

Hier ist nun also, die Version 1.8 "high power"
Als Stromversorgung kommen 6 Zellen NiHM von GP mit 75 mAh zum Einsatz.

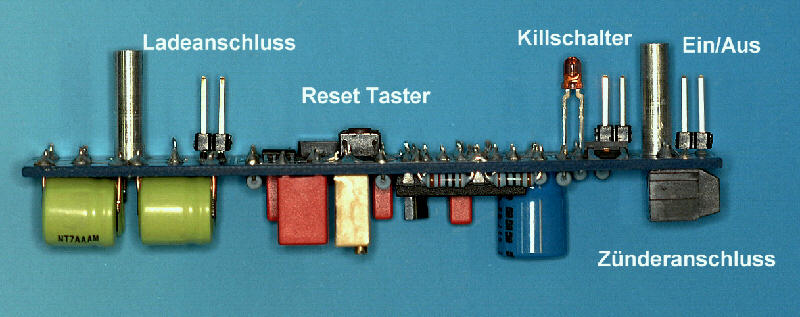

Sämtliche Anschlüsse, die von aussen zugänglich sein müssen, wurden über Pfostenstecker realisiert und werden über Steckbrücken betätigt.
Dier Platine wird wie beim Altacc über 2 Alu-Gewindebuchsen direkt in das Körperrohr oder eine Klappe geschraubt. Über 5mm Löcher sind Ein/Aus-Schalter, Killschalter, Resettaster und der Ladeanschluss für den Akku erreichbar.
Wenn der Zünder montiert und die Steckbrücke für den Killschalter nicht gesetzt ist, dient die LED gleichzeitig als Durchgangsprüfer für den Zünder und als Funktionskontrolle für den Dentamag. Rakete auf die Rampe, Steckbrücke setzen und ab die Post.
Die Version 1.8 hat die Abmessungen 100mm x 33mm und wiegt flugfertig mit Akkus 37 Gramm.

Die Bauteile für die Bausätze hab ich bestellt.

Hier ist die Kostenaufstellung.
Als Basisplatte habe ich die gute (teure) von Bungard gewählt - ich habe keine Lust, mich mit ständig wechselnden Belichtungs-u. Entwicklungszeiten rumzuärgern. Die LED ist eine besonders helle, mit 1Euro aber noch günstig.
Hinzu kommen noch die Kosten für die Akkus. Auf der Messe haben sie 2,5 Euro pro Zelle gekostet, aber da müsste ich erst mal nachfragen.
Druckkosten und Verpackung dürften eher im Cent-Bereich liegen.

Im Laufe der Woche stelle ich dann die anderen geplanten Versionen ins Forum.


Taster 707546 1x 0,41

R1,R3 1k 418250 2x 0,11
R2,R4,R6,R7,R10 10k 418374 5x
R5 470k 418579 1x
R8, R9 47k 418455 2x
R11 100k 418498 1x
RX1 3,3 417890 1x

Trimmer 250k 424854 1x 1,30
Trimmer 250k 424714

C1, C2 0,1µF 455008 2x 0,41

C3 0,33µF 455423 1x 0,51
C4 1µF 455318 1x 1,15
C5 470µF 468347 1x 0,43

T1, T2 RDF15N05140449 2x 2,02
IC1 LM 324 175838 1x 0,51
IC2 7805 183024 1x 0,46
IC3 KMZ51 182826 1x 5,09

LED rot 184976 1x 1,0
Stiftleiste 10 pol 704000 1x 0,70

Steckbrücke 742902 1x 0,87

Anschlussklemme 729981 1x 0,43

Leiterplatte 525472 1x 1,76
-------------
20,80


Entwickler 1,61 0,16
Natriumpersulfat 2,17 0,5
Glanzzinn 17,87 0,5
--------------
22,00

Gruß,
Achim

Folgende Datei wurde angehängt:

.

Folgende Datei wurde angehängt:

Hi Achim,

das sieht ja richtig toll aus. Passt das ganze noch in ein Aerotech 48er-Kuppler-Rohr? Das dürfte ca. 43 mm Innendurchmesser haben. (Die "48" mm sind so weit ich weiss 46mm! Jürg wüsste es wohl genauer, aber er ist wohl mit der Ariane schwer beschäftigt; ich habe schon lange keine Antwort von ihm bekommen.)

Vielleicht äusserst Du mal Deine Gedanken zur Systemintegration - kleine Skizze, wie Du Dir den Einbau + Schalter + Zünder + Charge vorstellst. Darüber habe ich wirklich fast mehr gegrübelt als über den Schaltplan.

Bertram

Hi Bertram,
habe grade mit einer Klorolle probiert. Die hat 40mm und das klappt noch.
was die Montage betrifft, habe ich Dir im "ejection-charge" thread geantwortet.

Gruß,
Achim

Hi Achim,

anhand der Fotos kann ich es nicht ganz entschlüsseln: Die Leuchtdiode darf aber nicht einfach parallel zum Zünder geschaltet werden. Sie würde die Spannung am Zünder auf ihre eigene Durchlassspannung (so 1,8 V) begrenzen. Sie braucht einen eigenen Vorwiderstand, z.B. 470 Ohm.

Ist der Kill-Schalter in Reihe zum Zünder oder zieht er nur das FET-Gate auf Masse? Letzteres wäre nicht das verkehrteste, man könnte noch einen externen Durchreissdraht (wie bei Timern) anbringen. Ich bin durch meinen Raketenumfall auf diese Idee gekommen.

Bertram

Herzlichen Glückwunsch Bertram,
Schulterklopfen für den Rest des (Fern)Teams

Hab mich echt beömmelt* über die empirische "Schwarzpulvermengennäherung" ... BTW gäb es einen Thread für Lande-/Bergungsfotos hättest Du den Oskar verdient.

Dank Euch (und Galejs) hat die dusselige Inklination (die den armen kleinen Segelfliegern immer den Kompass schüttelt) endlich mal einen Nutzen bekommen!

Hubahubahopp

Boris

(* beömmelt echt Ruhrpott für lol)

Hi,

schöne Platine, was ist denn davon der Sensor?
Wie sieht es denn aus wenn ich den Sensor in einer Rakete aus einem magnetischen Werkstoff plaziere, funzt das dann immer noch?

Gruß

Neil

Nix für ungut Neil,
aber die Frage zieht das Niveau doch ein bisschen hinunter.
Trotzdem wünsche auch ich Dir viele schöne Dentamag-Flüge
Bertram
