Beitrag 14708 [Alter Beitrag07. Juni 2002 um 07:34]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

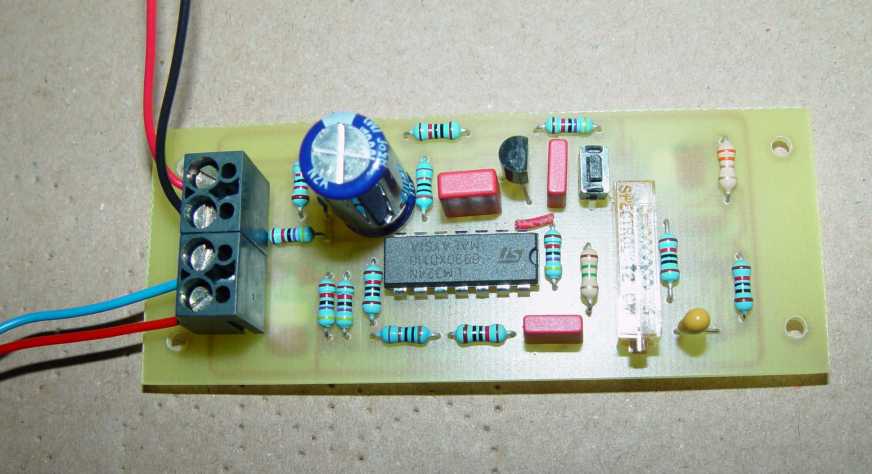

So, schon bin ich wieder da. Dentamag 1.3 ist aufgebaut. Im Layoutvorschlag oben hat sich bei mir noch ein kleiner Fehler eingeschlichen - Verbindung R9 zur Anschlußklemme (Gnd) fehlt. Der Abstand zwischen R9 und den Klemmen könnte auch noch größer sein.

Das Platinchen sieht schnuckelig aus, hat aber einen ganz entscheidenden Nachteil: es funktioniert nicht!
confused confused confused
Oder sagen wir mal lieber : noch nicht.

Bertram, Achim, wie weit seit Ihr?

Gruß Andreas

Folgende Datei wurde angehängt:

Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 14721 [Alter Beitrag07. Juni 2002 um 10:12]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Zitat:
Original geschrieben von Andreas H.
So, schon bin ich wieder da. Dentamag 1.3 ist aufgebaut. Im Layoutvorschlag oben hat sich bei mir noch ein kleiner Fehler eingeschlichen - Verbindung R9 zur Anschlußklemme (Gnd) fehlt. Der Abstand zwischen R9 und den Klemmen könnte auch noch größer sein.

Das Platinchen sieht schnuckelig aus, hat aber einen ganz entscheidenden Nachteil: es funktioniert nicht!
confused confused confused
Oder sagen wir mal lieber : noch nicht.

Bertram, Achim, wie weit seit Ihr?

Gruß Andreas




Hi Andreas,
super, dass du dich als Tester betätigst.
Die fehlende Massenverbindung in deinem Layoutvorschlag habe ich auch bemerkt. Die Position von R9 ist korrigiert. Was die Funktion betrifft, da muss wohl Bertram ran - meine Kenntnisse reichen da nicht. Heute Abend stell ich das letzte Layout noch mal rein und dann eben noch mal Fehlersuche. Die Prints sind in der Mache.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 14728 [Alter Beitrag07. Juni 2002 um 12:16]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Hallo Achim,

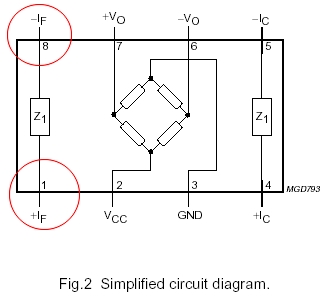

bevor Du das Ätzbad anheizt sollten wir Bertram nochmal etwas fragen. Mit Pin 1 und Pin 8 vom KMZ51 stimmt doch was nicht. Im Datenblatt ist Pin 1 +IF und Pin 8 - IF. Bei Bertram ist Pin 1 -IF und Pin 8 +IF. Scheint aber nur ein Schreibfehler zu sein, da die Kontaktierung offenbar stimmt

Andreas

Folgende Datei wurde angehängt:

Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 14748 [Alter Beitrag07. Juni 2002 um 17:03]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

@ alle Teilnehmer...

(I-, I+ ist wohl wirklich nur ein Schreibfehler)

Inbetriebnahme dreistufig:

1.) nur KMZ + OpAmp 1-3 + Widerstände für die Justierung
- kein FET etc. zum Zünden
- kein FET zum Reset des KMZ
Aufbauen und Voltmeter an Ausgang von OpAmp 3
Waagerecht halten und Trimmwiderstand einmal vollständig
durchnudeln - > Spannungsumschlag MUSS erreichbar sein
Trimmer auf genau diesen Übergangspunkt einstellen.

2.) Op-Amp 4, Zünder-FET und Leuchtdiode (richtig herum!)
anschliessen - muss immer noch gehen.

3.) Reset-Brückenwiderstand im KMZ messen (ca. 1- 3 Ohm)
Reset-Widerstand so, dass insgesamt 5 Ohm
(wg. 1A Resetstrom durch 5 Volt)
Reset-Mimik (Taster, FET) anschliessen
Einmal kurz betätigen
Sollte immer noch funktionieren,
aber vermutlich anders herum!

Habe noch keine Platine - wenn ich eine habe, berichte ich.

Bertram
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 14753 [Alter Beitrag07. Juni 2002 um 22:19]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Hi Bertram,

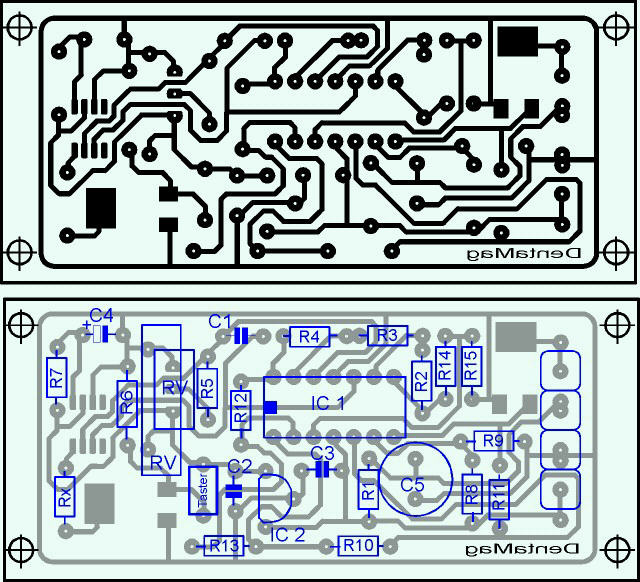

hier der letzte Layoutentwurf. habe den Print noch ein bisschen geschrumpft und ein paar bahnen vereinfacht. Wohin soll ich dir die Prints schicken? - Schweiz?

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 14754 [Alter Beitrag07. Juni 2002 um 22:22]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

.

Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 14756 [Alter Beitrag07. Juni 2002 um 23:54]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Hi Achim,
ja gerne in die Schweiz. 2 St. reichen erst mal. (Später mehr smile )
Bertram
Hendrik

Senior Pyronaut


Supervisor

Hendrik

Registriert seit: Sep 2000

Wohnort: Köln

Verein: SOLARIS-RMB e.V., DGLR e.V., Aero Club Rheidt e.V.

Beiträge: 2941

Status: Offline

Beitrag 14871 , Robert Galejs [Alter Beitrag11. Juni 2002 um 16:45]

[Melden] Profil von Hendrik anzeigen    Hendrik eine private Nachricht schicken   Besuche Hendrik's Homepage    Mehr Beiträge von Hendrik finden

Hallo zusammen!

Ich stehe im Kontakt mit Robert Galejs vom Massachusetts Institute of Technology, Lincoln Laboratory, dem Entwickler der Magnetischen Gipfelpunkterkennung.
Beim Surfen fand er unser Forum und genau diesen Thread hier.

Da er noch Probleme mit dem Antworten hat, bat er mich seine Zeilen hier zu forwarden.

<hr>
Zitat Robert Galejs:

I just discovered this web site and found the discussion of Magnetische Gipfelpunkterkennung interesting.
I have to rely on machine German-English translation, which sometimes results in poor translations that don't make much sense. But it appears that you are having difficulty getting your magnetic apogee detectors to work.

I'd be happy to discuss any problems you might be having, if someone on your end could do the German-English translation.

- Robert Galejs
<hr>

Es wäre für Robert leichter, wenn man sich mit ihm in Englisch austauschen würde, da Robert der deutschen Sprache nicht so mächtig ist.

Viele Grüße,

Hendrik

SOL-2

Die Wissenschaft hat keine moralische Dimension. Sie ist wie ein Messer.
Wenn man es einem Chirurgen und einem Mörder gibt, gebraucht es jeder auf seine Weise.

Wernher von Braun (1912 - 1977), deutsch-US-amerikanischer Raketenforscher

http://solaris.raketenmodellbau.org
Solaris-RMBder Verein fürs Forum.
Stefan Wimmer

Grand Master of Rocketry


Moderator

Stefan Wimmer

Registriert seit: Aug 2000

Wohnort: Berlin

Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)

Beiträge: 2398

Status: Offline

Beitrag 14884 [Alter Beitrag11. Juni 2002 um 19:02]

[Melden] Profil von Stefan Wimmer anzeigen    Stefan Wimmer eine private Nachricht schicken   Besuche Stefan Wimmer's Homepage    Mehr Beiträge von Stefan Wimmer finden

Zitat:
Original geschrieben von Bertram Radelow
- den Reset-Taster braucht man nicht immer; eigentlich nur einmal: Bei der ersten Inbetriebnahme. Danach nur, wenn Du mit ein paar MegaTesla drangegangen bist.

...hmmm, kann ich so nicht bestätigen. Nach dem Aufbau und Test meiner Platine habe ich sie einige Zeit lang herumliegen gehabt. Als ich sie dann mal wieder vorführen wollte, mußte ich erst den Sensor resetten, bevor die Schaltung wieder spielte.
Also entweder ist der Sensor um einiges empfindlicher oder ich muß mich mal auf die Suche nach den "Megateslas" in meinem Haus begeben... smile

It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
Dominik

Raketenbauer

Registriert seit: Apr 2002

Wohnort:

Verein:

Beiträge: 152

Status: Offline

Beitrag 14896 [Alter Beitrag11. Juni 2002 um 23:29]

[Melden] Profil von Dominik anzeigen    Dominik eine private Nachricht schicken   Besuche Dominik's Homepage    Mehr Beiträge von Dominik finden

Hi,
wenn Bedarf besteht, erkläre ich mich gerne bereit in diesem
Thread die Übersetzungen zu übernehmen.
If required, I would like to translate this thread in english.

Sehe da kein Problem das Thema zweisprachig zu verkaufen.
There´s no problem in doing it a two-lingual way.

Gruß Dominik
With best regards Dominik


P.S. Greetings to the Massachusetts Institute of Technology

"Wenn Ihr nicht gerechter, friedlicher und überhaupt Vernünftiger sein werdet als wir sind beziehungsweise gewesen sind, so soll euch der Teufel holen."

Albert Einstein
