Beitrag 13830 [Alter Beitrag20. Mai 2002 um 10:26]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Die restlichen Bauteile sind jetzt integriert.
Bertram, Erwin, bitte kontrolliert das Layout noch mal. Es waren ziemlich viele Änderungen notwendig.
Bestimmt hat sich der eine oder andere Fehler eingeschlichen. Wenn alles ok ist, checke ich noch mal die Abmessungen der Bauteile, ob auch wirklich alles nebeneinander passt. Beim Stützelko würde auch 470µF genügen. Die Bohrlöcher mach ich dann noch dran.

Gruß,
Achim

Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
Tom

Grand Master of Rocketry


Administrator

Tom

Registriert seit: Aug 2000

Wohnort: Neustadt

Verein: T2 , SOL-1

Beiträge: 5257

Status: Offline

Beitrag 13834 [Alter Beitrag20. Mai 2002 um 11:05]

[Melden] Profil von Tom anzeigen    Tom eine private Nachricht schicken   Besuche Tom's Homepage    Mehr Beiträge von Tom finden

Zitat:
Original geschrieben von Bertram Radelow
hi Achim,
Vergiss bitte nicht vier Befestigungslöcher ausserhalb des Layouts.

Bertram




tinysmile

Gruss
Tom
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 14181 [Alter Beitrag26. Mai 2002 um 10:16]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Hallo Achim,

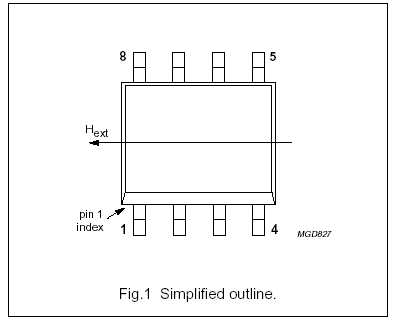

eine Frage zur Lage des KMZ51 hab ich:

Laut Datenblatt ist Pin 1 unten links, nach Deinem Layout ist unten links aber Pin 8, da Rx ja an selbigen angeschlossen ist.
Kann da was verdreht sein oder hab ich einen Denkfehler?

Gruß Andreas

Folgende Datei wurde angehängt:

Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 14204 [Alter Beitrag26. Mai 2002 um 17:16]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Hi Andreas,
die Normalo-Bauteile werden auf der Platine, die SMDs unter der Platine montiert. Passt's jetzt? oder hab ich im Kopf einmal zu viel gespiegelt?

Bertram
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 14214 [Alter Beitrag26. Mai 2002 um 19:14]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Hi Bertram,
ich habe das Teil gebaut nach dem Layout von Seite 17 - es funzt nicht und ich suche den Fehler. Der KMZ51 sitzt meiner Meinung nach verkehrtherum. Hast Du schon eine Platine aufgebaut nach diesem Layout?

Gruß Andreas
Stefan Wimmer

Grand Master of Rocketry


Moderator

Stefan Wimmer

Registriert seit: Aug 2000

Wohnort: Berlin

Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)

Beiträge: 2398

Status: Offline

Beitrag 14218 [Alter Beitrag26. Mai 2002 um 20:49]

[Melden] Profil von Stefan Wimmer anzeigen    Stefan Wimmer eine private Nachricht schicken   Besuche Stefan Wimmer's Homepage    Mehr Beiträge von Stefan Wimmer finden

Hallo Andreas,

wenn Du gar nicht weiterkommst, kannst Du die Schaltung zu mir schicken. Dann leucht ich mit meiner Meßtechnick mal rein.

Meine Schaltung (auf der langen, schmalen Platine - siehe weiter oben im Thread) funktioniert übrigens ganz prima.

It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 14283 [Alter Beitrag28. Mai 2002 um 12:31]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Hallo Stefan,

danke für Dein Angebot. Zunächst müsste aber erstmal geklärt werden, ob das Layout stimmt oder nicht.
Die Auslegung der Platine ist ja transparent dargestellt und nicht gespiegelt, damit liegt z.B. der Pin 1 unten links, angeschlossen ist dort aber Rx, der an Pin 8 gehört.

@all: Ist diese Interpretation richtig oder falsch?


Gruß Andreas
Stefan Wimmer

Grand Master of Rocketry


Moderator

Stefan Wimmer

Registriert seit: Aug 2000

Wohnort: Berlin

Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)

Beiträge: 2398

Status: Offline

Beitrag 14290 [Alter Beitrag28. Mai 2002 um 13:24]

[Melden] Profil von Stefan Wimmer anzeigen    Stefan Wimmer eine private Nachricht schicken   Besuche Stefan Wimmer's Homepage    Mehr Beiträge von Stefan Wimmer finden

...ich weiß schon, warum ich bei meinen Layouts den Pin 1 eines mehrpoligen Gehäuses immer etwas anders mache, als die übrigen (eckig statt rund (oder umgekehrt), etwas länger oder kürzer...) smile

It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
LaCroix

SP-Schnüffler


Moderator

LaCroix

Registriert seit: Dez 2001

Wohnort: Korneuburg/ nähe Wien

Verein:

Beiträge: 656

Status: Offline

Beitrag 14291 [Alter Beitrag28. Mai 2002 um 13:37]

[Melden] Profil von LaCroix anzeigen    LaCroix eine private Nachricht schicken   Besuche LaCroix's Homepage    Mehr Beiträge von LaCroix finden

Wenn die Platine 2-seitig ist, und dieses Bauteil auf der Rückseite montiert wird und richtigrum gedreht wird, dann stimmt das alles wieder...

Gruß Thomas

Gruß,
Thomas

Und damit treibe ich mich selbst in den Ruin!!!
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 14293 [Alter Beitrag28. Mai 2002 um 13:55]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

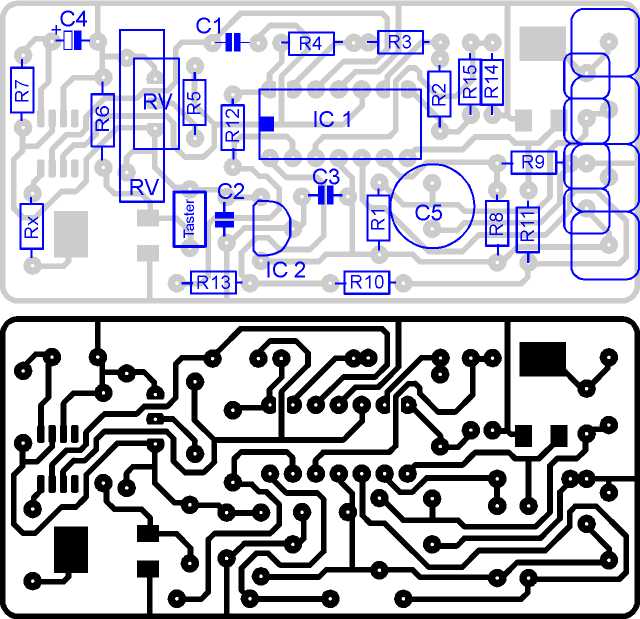

Schaut mal das obere Layout mit der Bestückung an.
Es ist praktisch der Röntgenblick von oben auf das Plattenmaterial. Die Bauteile werden von oben eingesteckt, nur die SMDs von unten angelötet.
Damit wird dann Pin 8 und Pin 1 in der vertikalen gespiegelt und es sollte wieder stimmen.
Das schwarze Layout ist die Druckvorlage. Die bedruckte Seite der Folie kommt dann von unten gegen die Kupferseite der Platine.

BERTRAAAAAAM!!!!!! stimmt das jetzt so???

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
