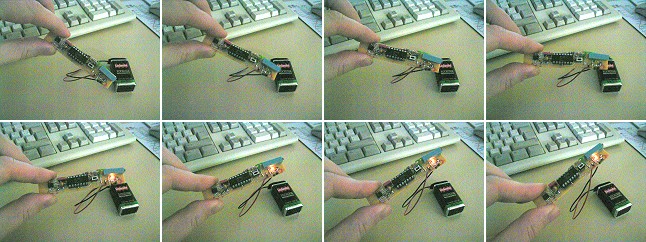

Da man beim nachträglichen Editieren kein Bild anhängen kann (Faust!!!), eben separat:

Folgende Datei wurde angehängt:

Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 11283 [Alter Beitrag15. März 2002 um 17:47]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Hi Bertram,
toll, dass es klappt. Ich werde versuchen, die Prints diese Wochenende noch nachzubessern, kann aber nicht versprechen, dass es klappt - evtl. also erst nächste Woche.
Hast du zufällig das RM für die 1/8W Widerstände?
Im Conrad Papierkatalog sind sie nicht mehr drin und in Online Katalog kommt uner der Rubrik nur Müll. Die geänderte Version stell ich dann wieder ins Forum und du prüfst bitte noch mal nach, bevor ich mit dem Ätzen anfange.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 11288 [Alter Beitrag15. März 2002 um 18:53]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

hi Achim,
für liegende Widerstände brauchst Du wohl 10,x mm. 7,5 wird immer zur Vergewaltigung für die Rs. Nimm ruhig 5 ,08 mm, bauen wir sie halt stehend ein. Wer's für HPR braucht, kann ja alles eingießen, dann wird es atombombenfest.

Bertram
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 11317 [Alter Beitrag15. März 2002 um 21:37]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Hi Bertram,
die 1/8 W Widerstände waren wesentlich kürzer, nicht viel länger als SMDs, aber Conrad hat sie wohl aus dem Programm genommen. Also lassen wir die 1/4 W. Die bekommt man an jeder Ecke.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 11391 [Alter Beitrag17. März 2002 um 22:59]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

ich habe noch einmal den gesamten thread/fred durchgelesen - ob ich vielleicht etwas übersehen habe.

@chris:
Ich bin GROSSER Anhänger von Vereinfachungen, aber Aleckson geht mir entschieden zu weit. Er deutet selber an, dass man vielleicht einen Trimm-Widerstand "mag" und "irgendwie" lässt er auch den 7805 am Leben, obwohl er ihn "eigentlich" wegrationalisieren möchte.
Meine (modifizierten) 2 Prototypen sind nicht Langzeit-stabil. Bei jedem Vorführen muss ich erst wieder trimmen. Aber bei mir führen die Potis nicht an +5V stab., sondern an +9V Batt. - alles klar?
Mir war bisher auch nicht klar, dass ein 741 mit 5V sicher läuft - früher habe ich ihm immer DREISSIG Volt verpasst.
Trotzdem hoffe ich, dass auch Dir unsere Platine und Schaltung gefällt.

@Stefan:
Es ist ja noch ein OpAmp im LM324 übrig. Kann man den einfach für einem Schmitt-Trigger verwenden? Ich weiss aber nicht wie.

@Achim:
Kannst Du die 4er-Anschluss-Reihe 2x knapp nebeneinander parallel bauen, einmal RM 5mm und einmal RM 7,5mm ?

Womit Aleckson aber Recht hat, ist der undefinierte Zustand beim Einschalten. Allerdings schlägt Robert selbst eine LED im Klinkenstecker vor (unbewusst?), die das Problem erschlägt.

Ich habe den Schaltplan überarbeitet, die Conrad-Teilenummern (für alle !! Bauteile - ausser Platine wink ) angegeben und den Klinkenstecker-Teil hinzugefügt.

Theoretisch könnte man das Power-On-Problem noch überarbeiten, aber mit besagtem LED-Klinkenstecker (mit chiqem "Remove before Flight"-Fähnchen!!!!) ist es eigentlich erschlagen.

Bertram

Folgende Datei wurde angehängt:

Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 11432 [Alter Beitrag18. März 2002 um 23:15]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

Zitat:
Original geschrieben von Bertram Radelow
Mir war bisher auch nicht klar, dass ein 741 mit 5V sicher läuft - früher habe ich ihm immer DREISSIG Volt verpasst.


Naja 5V sind für den 741 auch nicht der Hit, weil er am Ausgang die Grenzen nicht ausfahren kann, sprich er kommt weder annähernd auf seine Versorgungsspannung (in dem Fall 5V) hoch noch auf die 0V runter.

Zitat:
Original geschrieben von Bertram Radelow
@Stefan:
Es ist ja noch ein OpAmp im LM324 übrig. Kann man den einfach für einem Schmitt-Trigger verwenden? Ich weiss aber nicht wie.



Hmm. Wie es aussieht hat Stefan es überlesen. Warte ich mal es mal mit dem Stift auf den Bildschirm. Und alles klar? Wie, du kannst nix sehen? eek! Schade dann muß ich es doch mal kurz mit EAGLE zeichnen. wink

Bis gleich
Erwin
Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 11433 [Alter Beitrag18. März 2002 um 23:27]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

So hier wie versprochen der Schmitt-Trigger mit OP. Das Verhältnis R1 zu R2 bestimmt den Schaltschwelle und das Verhältnis R3 zu R4 die Hysteresse des Schmitt-Triggers. je kleiner R4 zu R3 ist, desto kleiner ist die Hysterese.

Viele Grüße

Erwin

Folgende Datei wurde angehängt:

Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 11434 [Alter Beitrag18. März 2002 um 23:34]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

Was mir mit Blick auf den Klinkensteckers einfällt, bei meinem Schaltplan für das Zündgerät läßt sich der Schlüsselschalter auch prima durch so einen Klinkenstecker mit Öffnerkontakt ersetzten...

Viele Grüße
Erwin
Stefan Wimmer

Grand Master of Rocketry


Moderator

Stefan Wimmer

Registriert seit: Aug 2000

Wohnort: Berlin

Verein: Deutsche Experimental Raketen Arbeitsgruppe (DERA)

Beiträge: 2398

Status: Offline

Beitrag 11451 [Alter Beitrag19. März 2002 um 12:36]

[Melden] Profil von Stefan Wimmer anzeigen    Stefan Wimmer eine private Nachricht schicken   Besuche Stefan Wimmer's Homepage    Mehr Beiträge von Stefan Wimmer finden

Zitat:
Original geschrieben von Erwin Behner
...je kleiner R4 zu R3 ist, desto kleiner ist die Hysterese.

Nicht ganz:
Erst mal solltest Du in dem Schaltbild die beiden Eingänge (Pins 2 und 3) vertauschen, sonst hast Du einen Verstärker gebaut.
Dann gilt: Je kleiner R4 ist, desto größer ist die Mitkoppelung (vom Ausgang auf den nichtinvertierenden Eingang) und desto GRÖSSER die Hysterese.

Siehe auch: http://www.e-online.de/sites/bau/0209241.htm und
http://www.e-online.de/sites/slt/0311271.htm

It's the Government - it doesn't have to make sense! (B. Kaplow in r.m.r)
Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 11454 [Alter Beitrag19. März 2002 um 12:53]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

Zitat:
Original geschrieben von Stefan W
Nicht ganz:
Erst mal solltest Du in dem Schaltbild die beiden Eingänge (Pins 2 und 3) vertauschen, sonst hast Du einen Verstärker gebaut.



Ups, das kommt davon wenn man nur mal schnell, schnell macht.

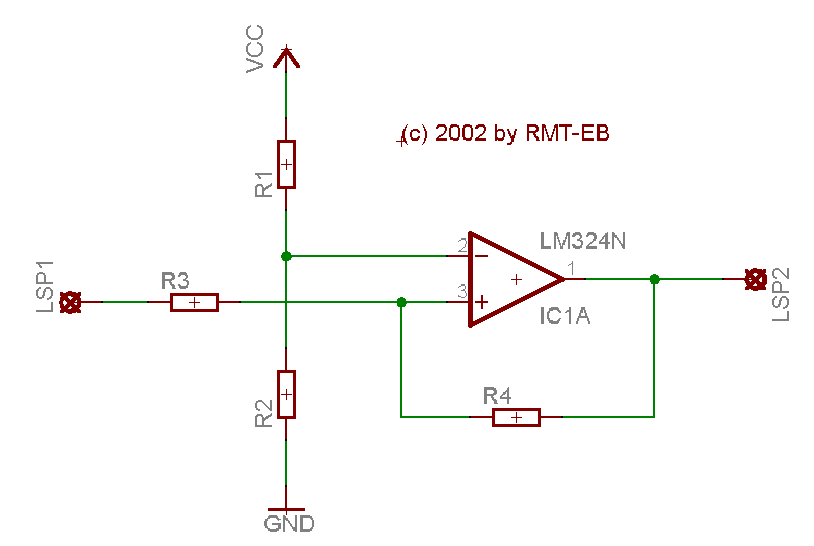

Nachfolgend die korrigierte Schaltung.

Folgende Datei wurde angehängt:
