Portal > Forum > Rund um den Raketenmodellbau > Highpower & Showfly > Neubau meiner T2-Schein Prüfungsrakete SR4
| Autor | Thema |
|---|---|
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657142
[
 10. November 2023 um 12:20]

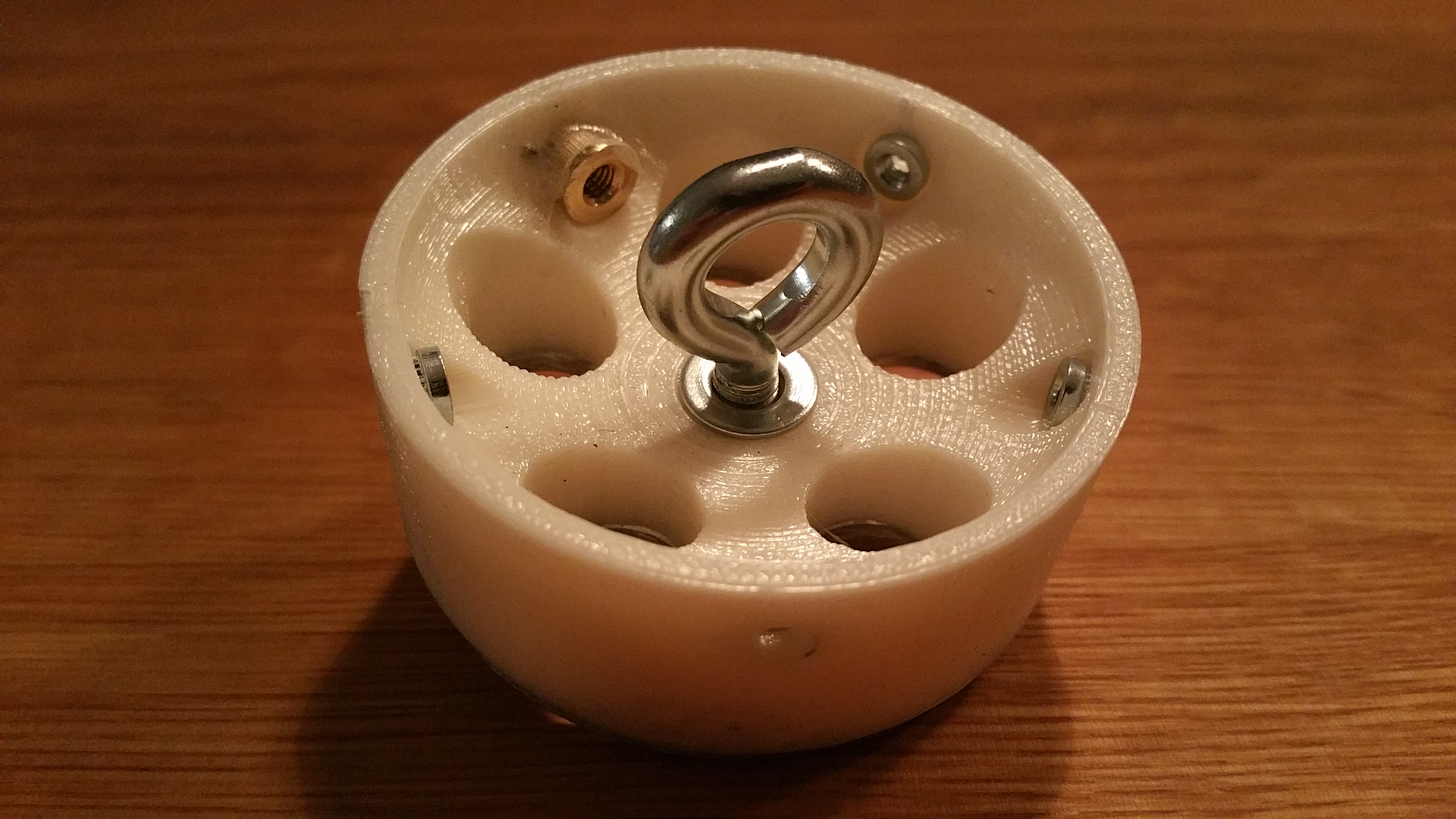

Ein kleiner Teaser für die neue EBay #Don’t Look Up |
|
Doublegene
SP-Schnüffler Registriert seit: Jan 2021 Wohnort: Heiligkreuzsteinach Verein: Solaris / TRA / AGM Beiträge: 532 Status: Offline |
Beitrag 7657151
[
10. November 2023 um 19:50]
Zitat: Hallo Ralf Hast du hier kein zusätzliches normales Kugellager eingesetzt um die Ringöse um die eigene Achse zu führen ? Also nur das Drucklager ? Danke Grüße Marco |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657152
[
10. November 2023 um 20:18]

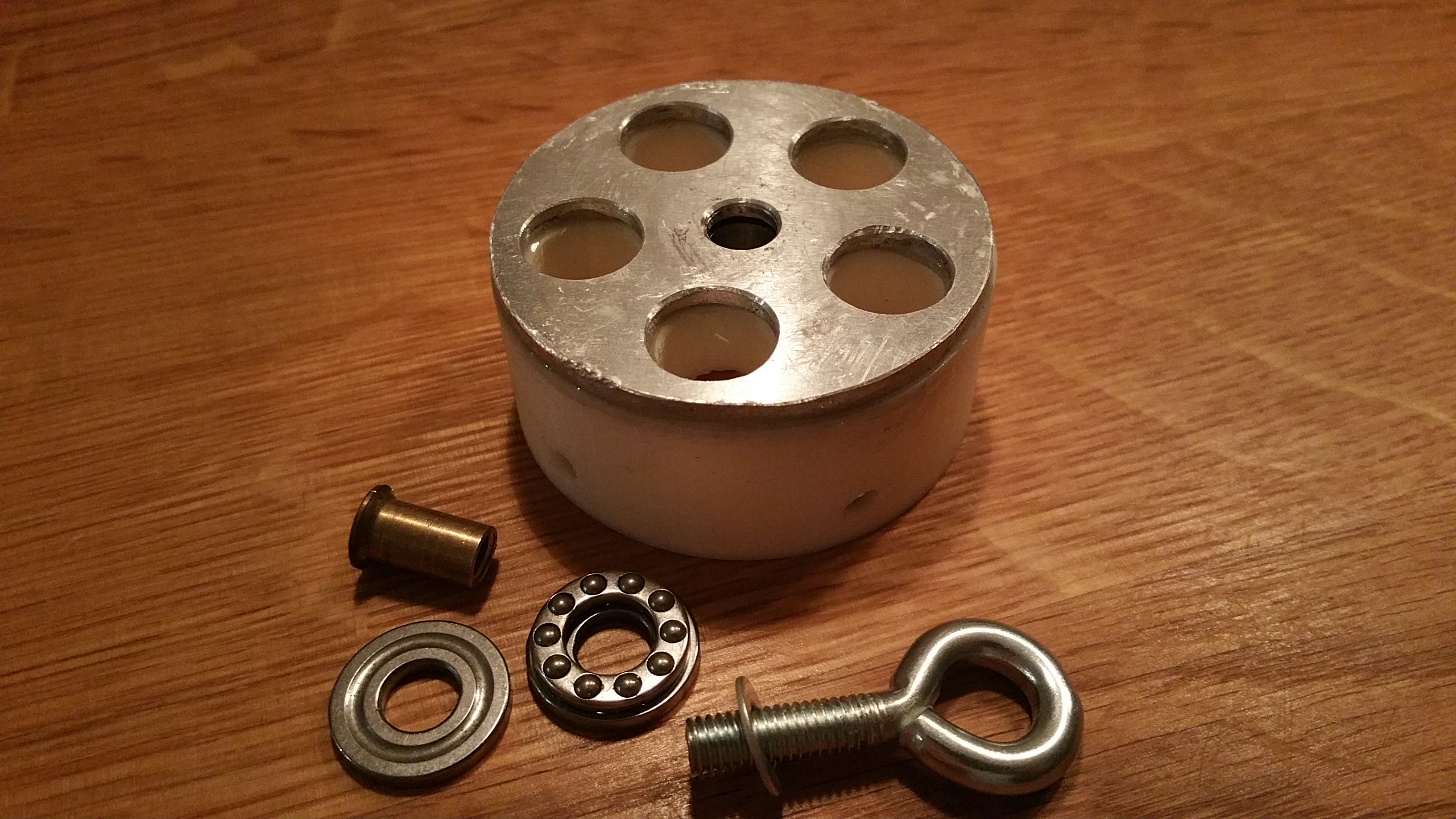

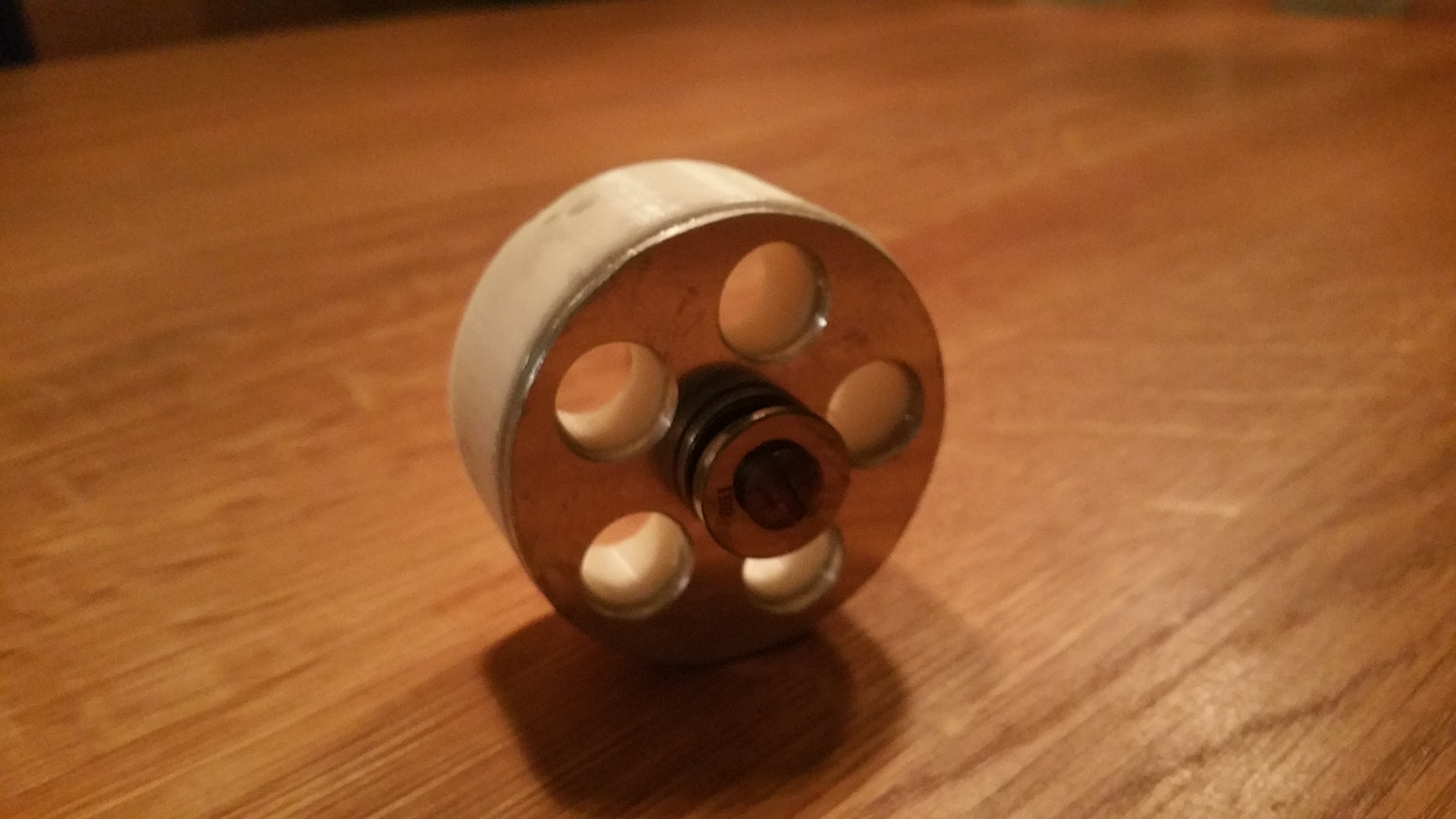

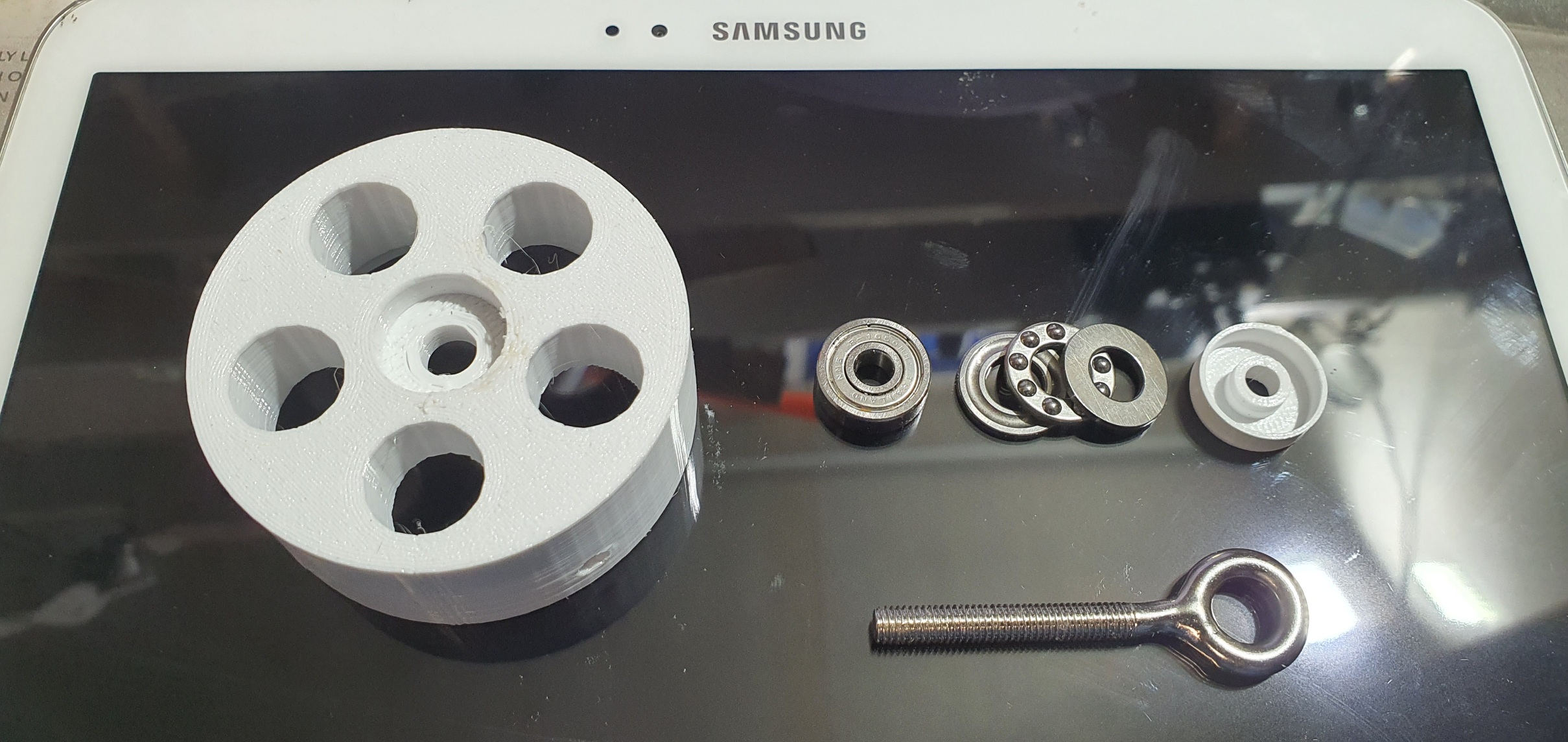

Es ist ein Radial- und ein Axiallager eingebaut.
#Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657153
[
10. November 2023 um 20:23]

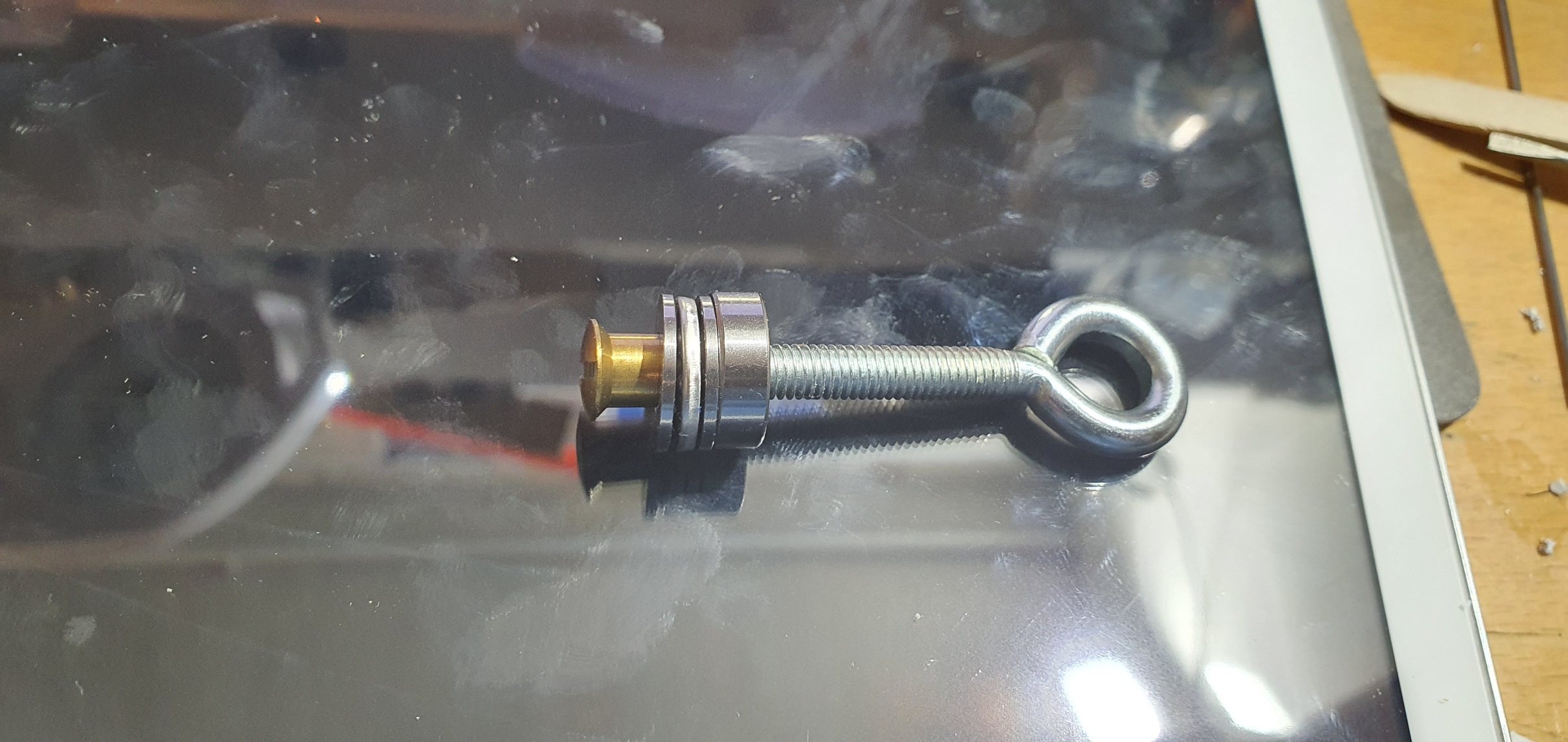

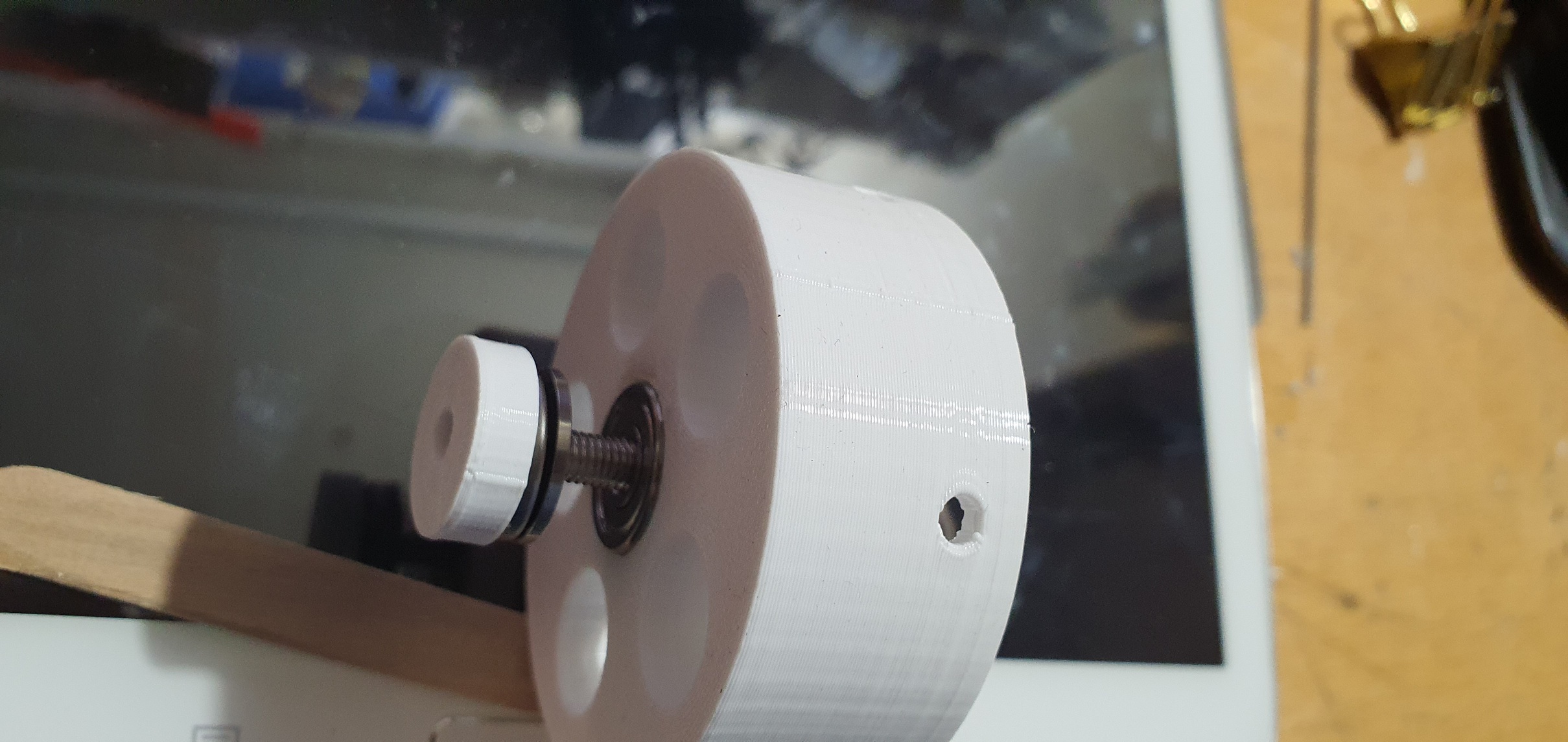

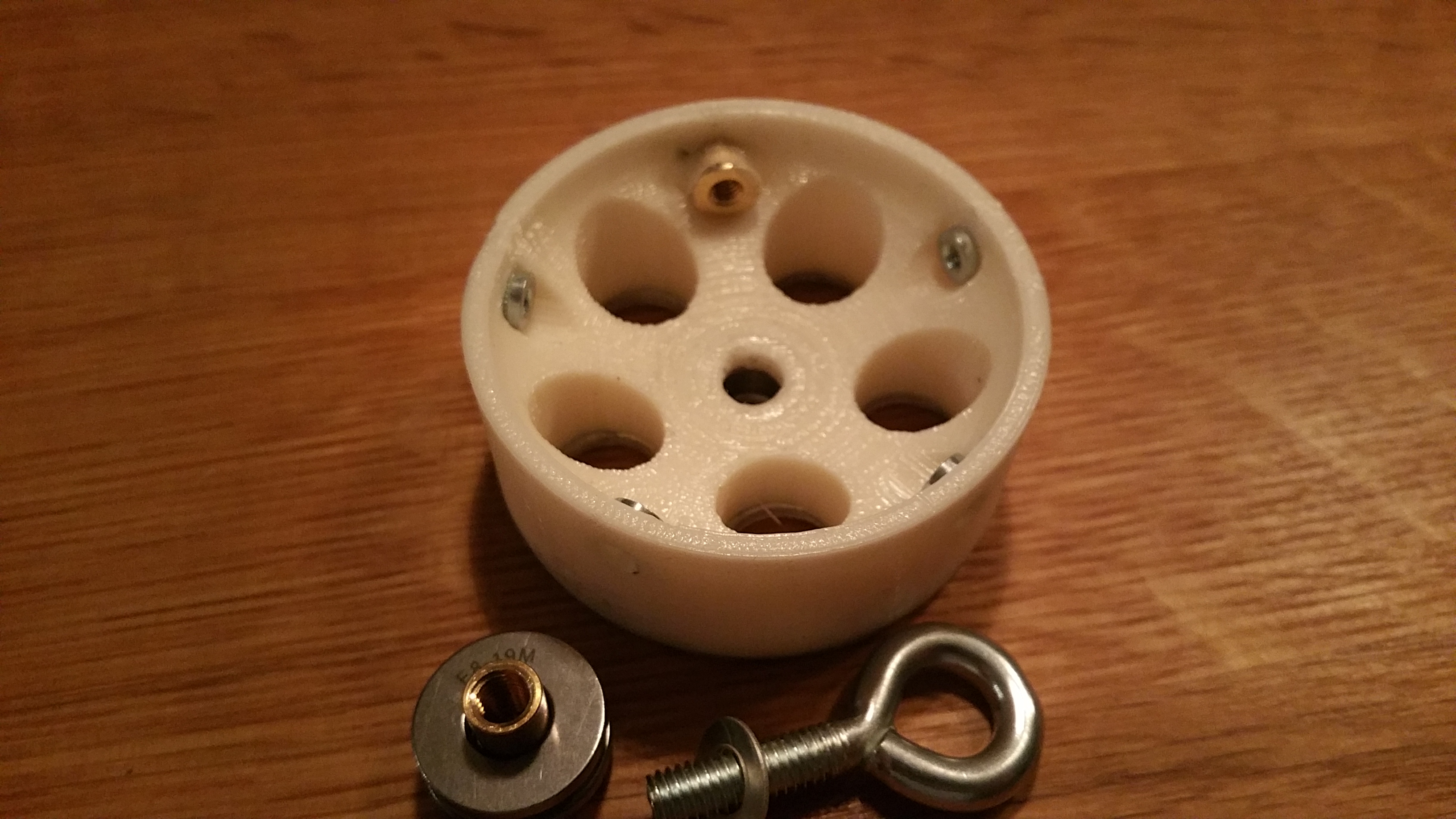

Die weiße Kappe ist nur der Tatsache geschuldet, dass ich an Statt einer M6 eine M5 Ringe-Schraube genommen habe aber kein kleineres Axiallager hatte.
Die ganze Konstruktion war hier für: #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657154
[
10. November 2023 um 21:50]
Die Druckdatei und die Tinkercad Konstruktion könnt Ihr hier finden: Shockcord Mont
#Don’t Look Up |
|
Doublegene
SP-Schnüffler Registriert seit: Jan 2021 Wohnort: Heiligkreuzsteinach Verein: Solaris / TRA / AGM Beiträge: 532 Status: Offline |
Beitrag 7657155
[
11. November 2023 um 00:11]
Danke Ralf ! Würde es nicht mehr Sinn machen das normale Kugellager von der anderen Seite ein zu lassen ?
|
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657156
[
11. November 2023 um 10:27]
Hallo Marco,
das würde nichts an der Funktion ändern, könnte man also machen. Was schwächt das Teil am meisten, Kugellager oben oder unten? Da muss ich passen.Wenn man das berechnen könnte wäre die Entscheidung leichter. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657157
[
11. November 2023 um 21:23]

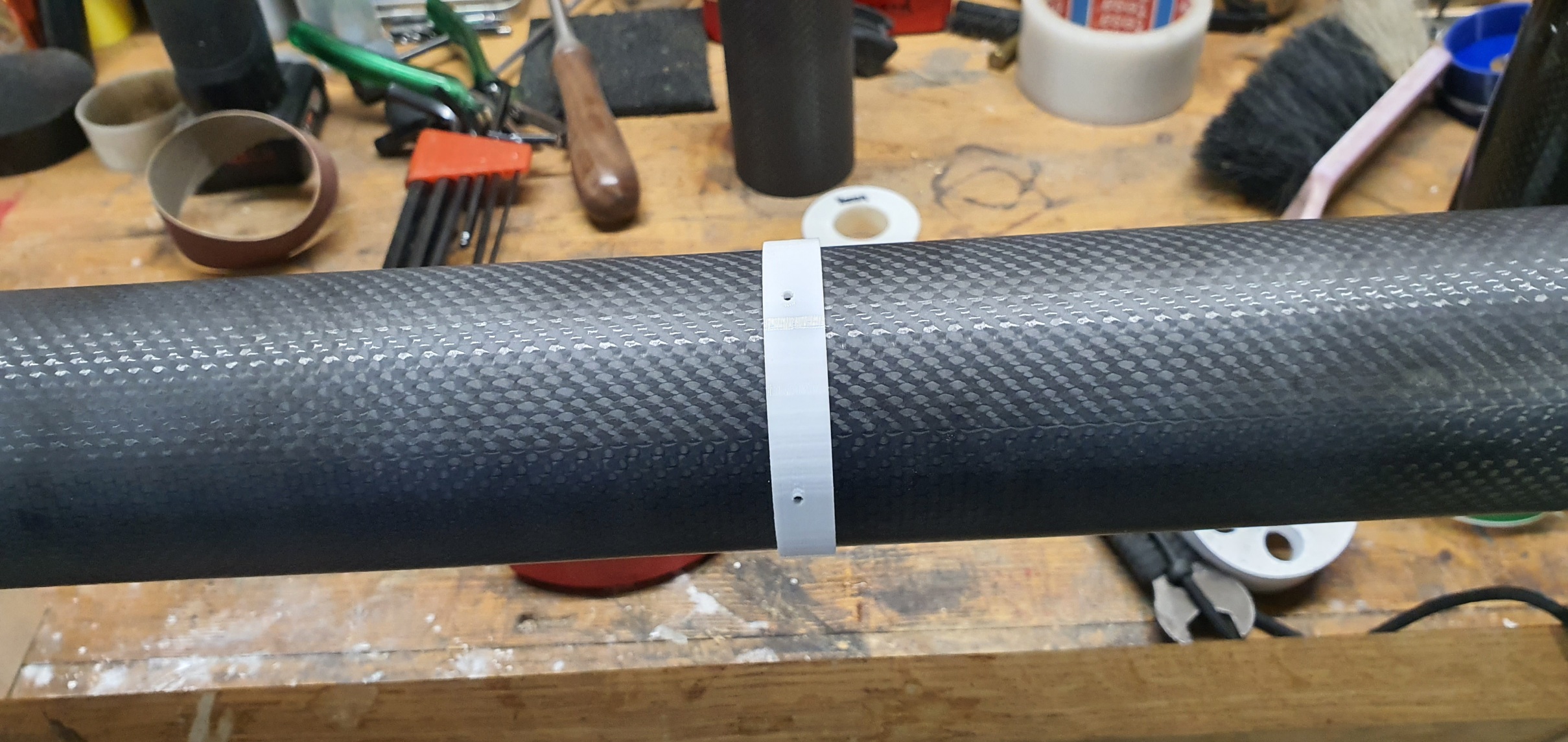

Ich war zu faul meine Fräse für das Bohren um zu bauen.
Eine Bohrlehre war schneller gedruckt. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657158
[
11. November 2023 um 21:56]

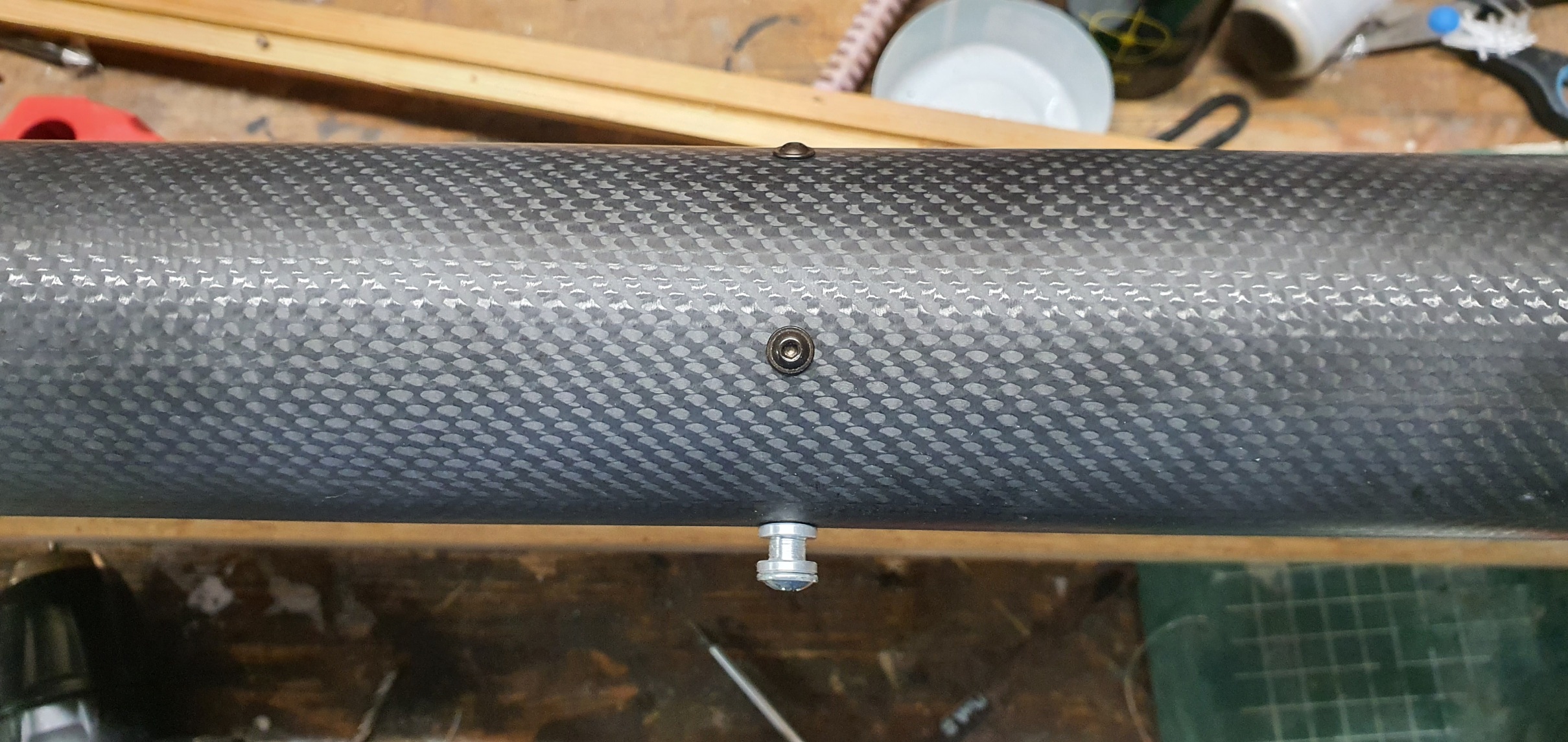

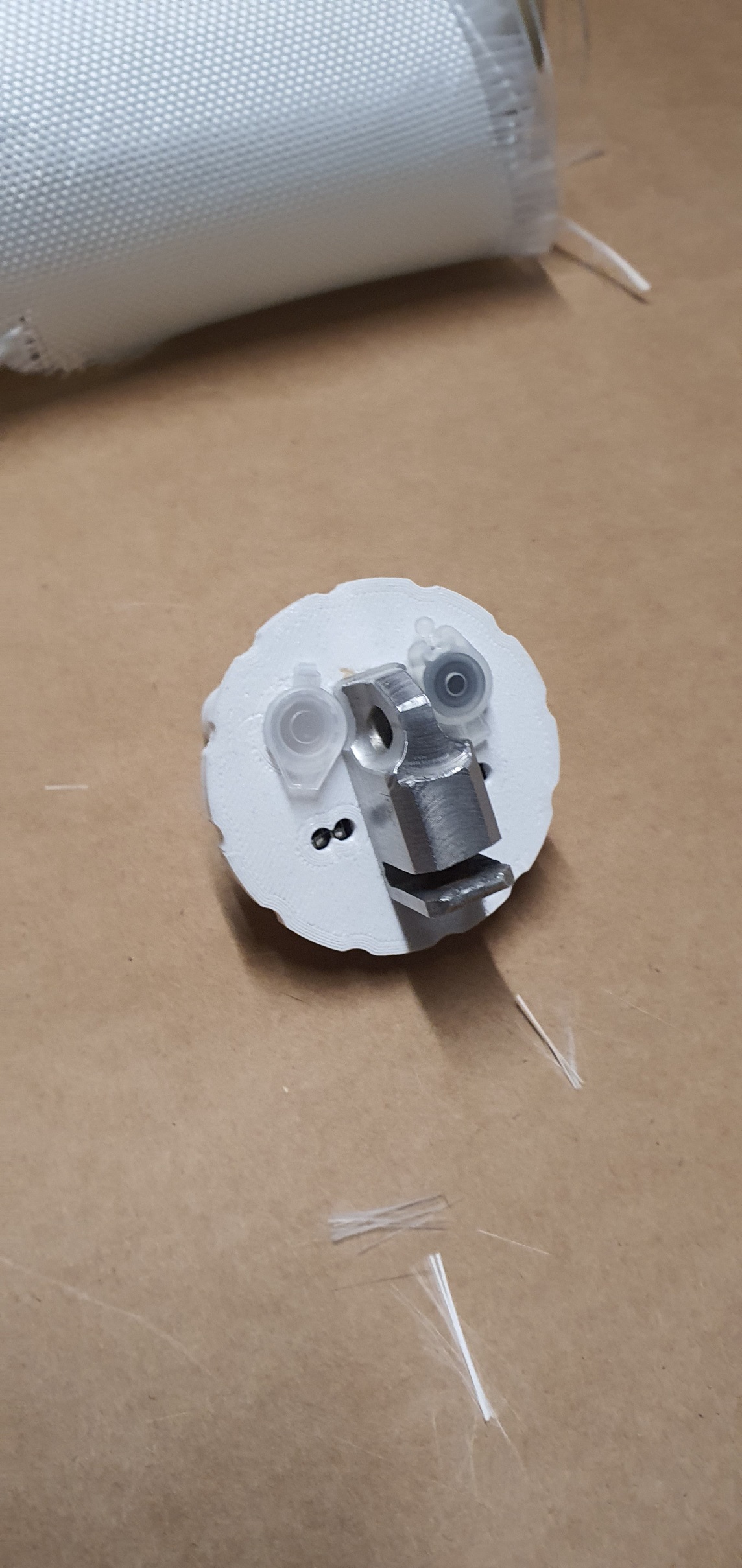

Der Bulkhead sitzt. 4xM3 und 1xM4 für den Railbutton.
Das hat bisher anstandslos funktioniert. #Don’t Look Up |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7657279
[
24. November 2023 um 22:25]

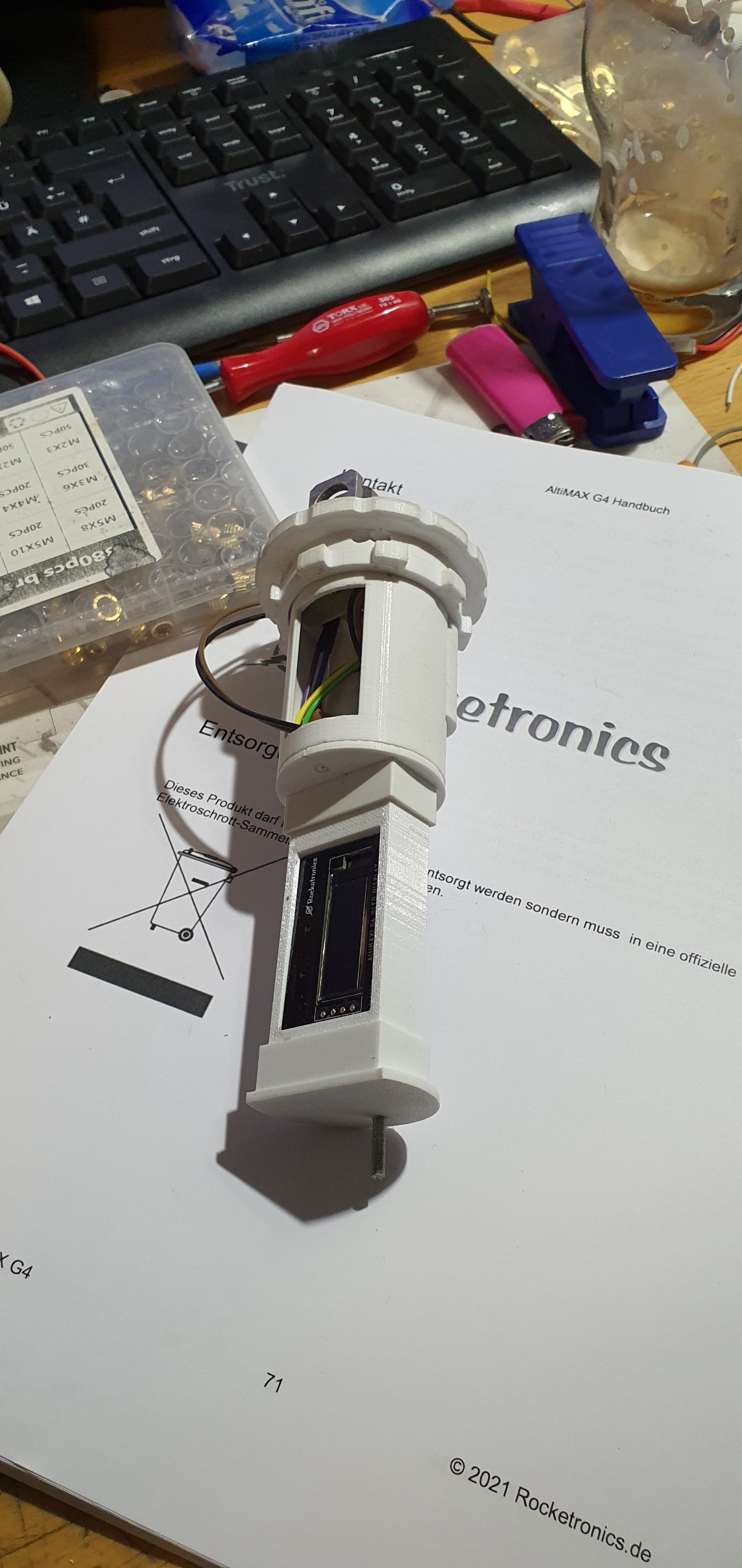

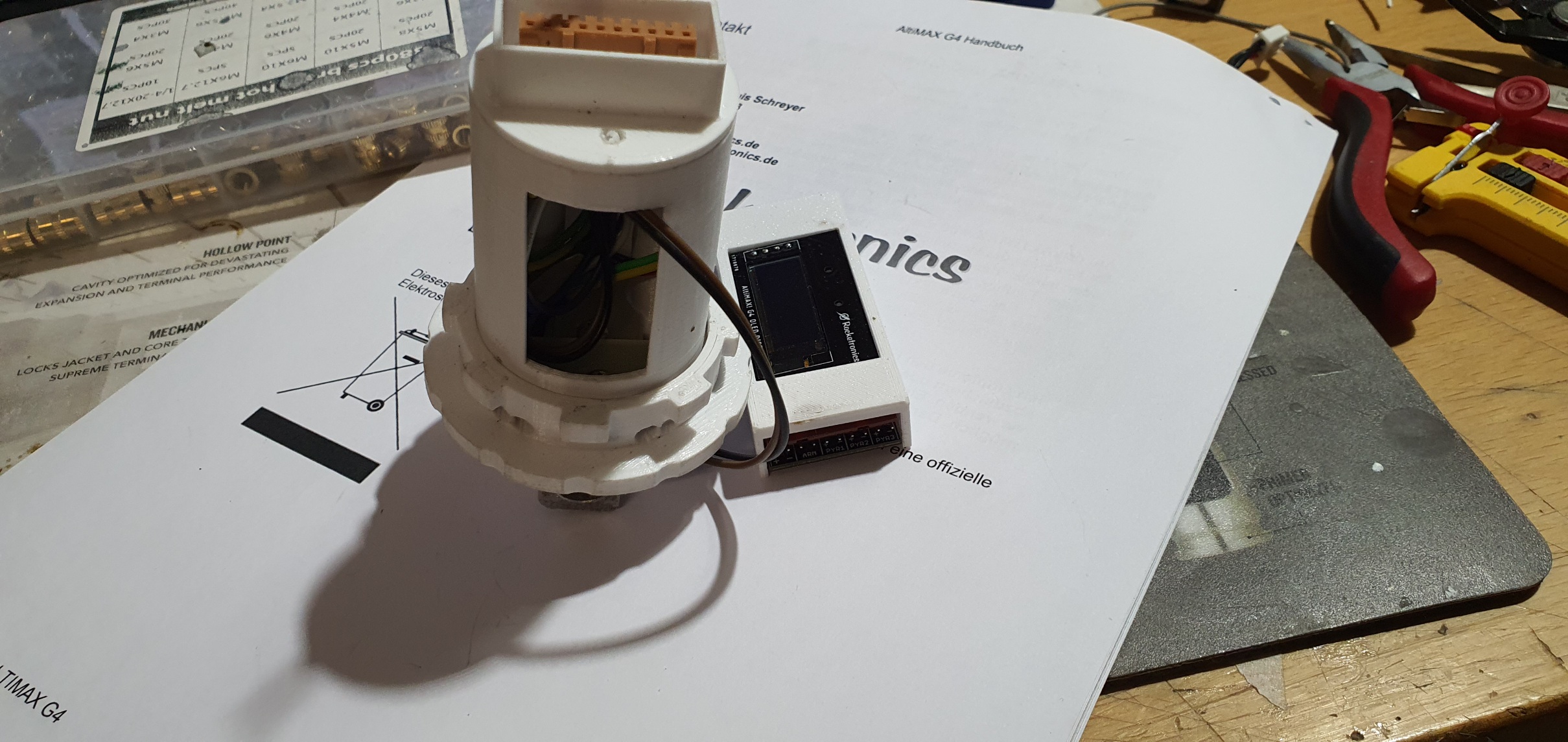

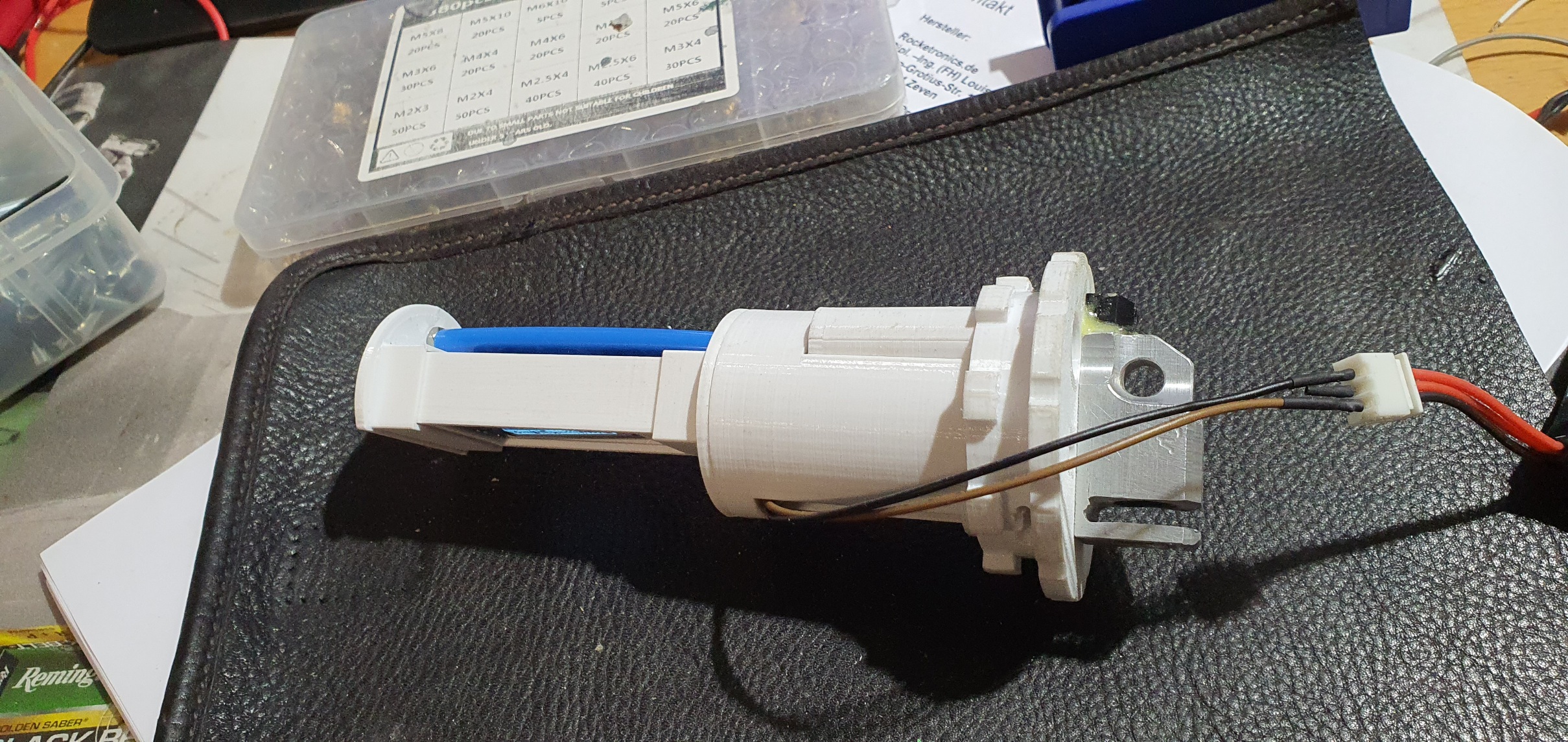

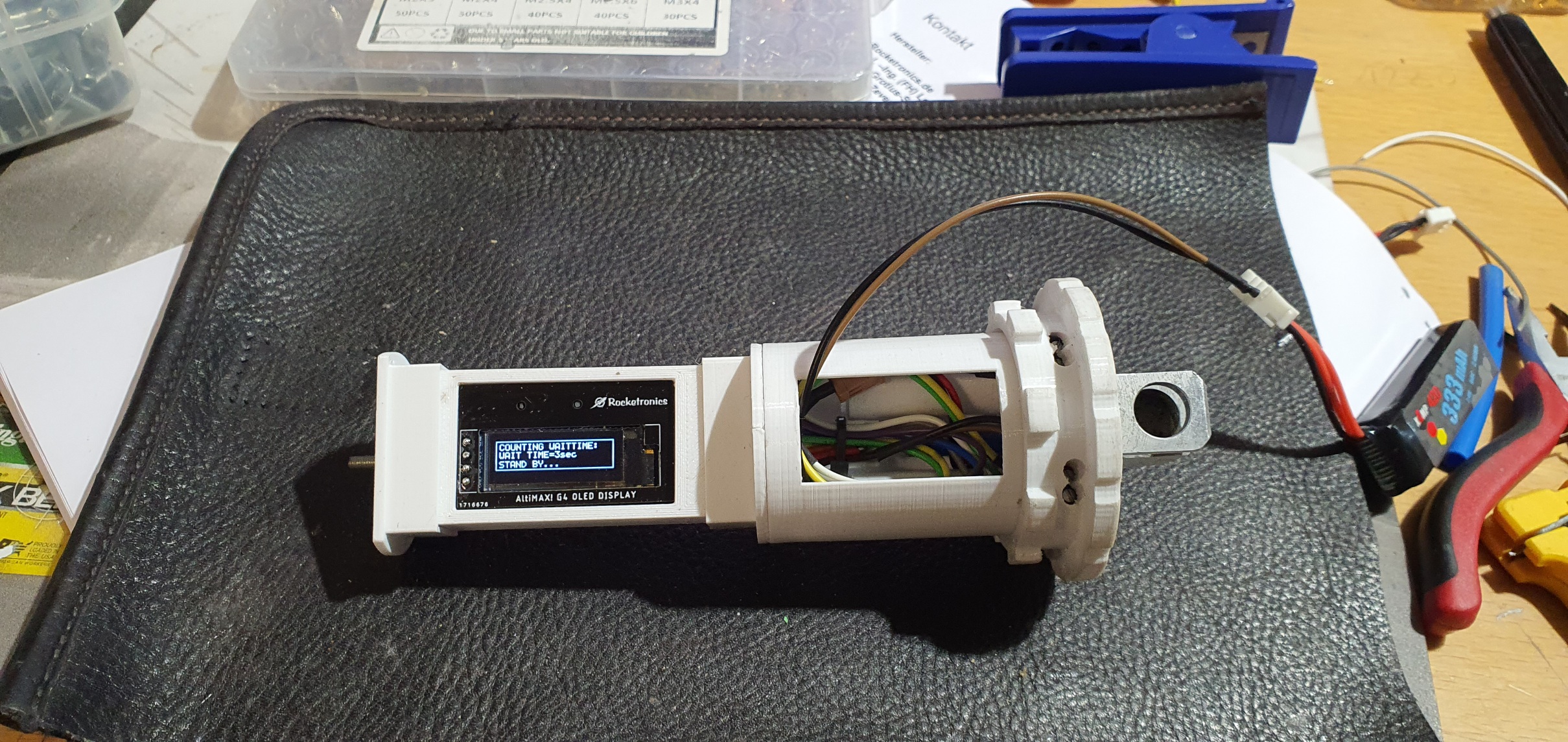

Die Elektronik Sektion ist weitestgehend fertig. Wieder habe ich alles was geht, geschraubt.
Hier sind ein paar Bilder von bisherigen Baufortschritt. Geändert von RalfB am 24. November 2023 um 23:14 #Don’t Look Up |
