Weiter zu meinem Startgerät. Also natürlich könnte man da auch etwas in Richtung Funkfernbedienung bauen aber ich habe mich für eine einfache Kabelfernsteuerung entschieden.
Der Spannungsabfall ist bei 50 Meter 1,5mm2 Kabel für die Funktion auch zu vernachlässigen. Bei den Schaltern und Tastern habe ich das in DL weit verbreitete System von Möller&Klöckner verwendet. Hier ein paar Fotos. Sorry wenn das aus mir unerklärlichen Gründen mit der Bilddrehung hier nicht funktioniert...  |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642916
[
17. Juni 2018 um 20:33]

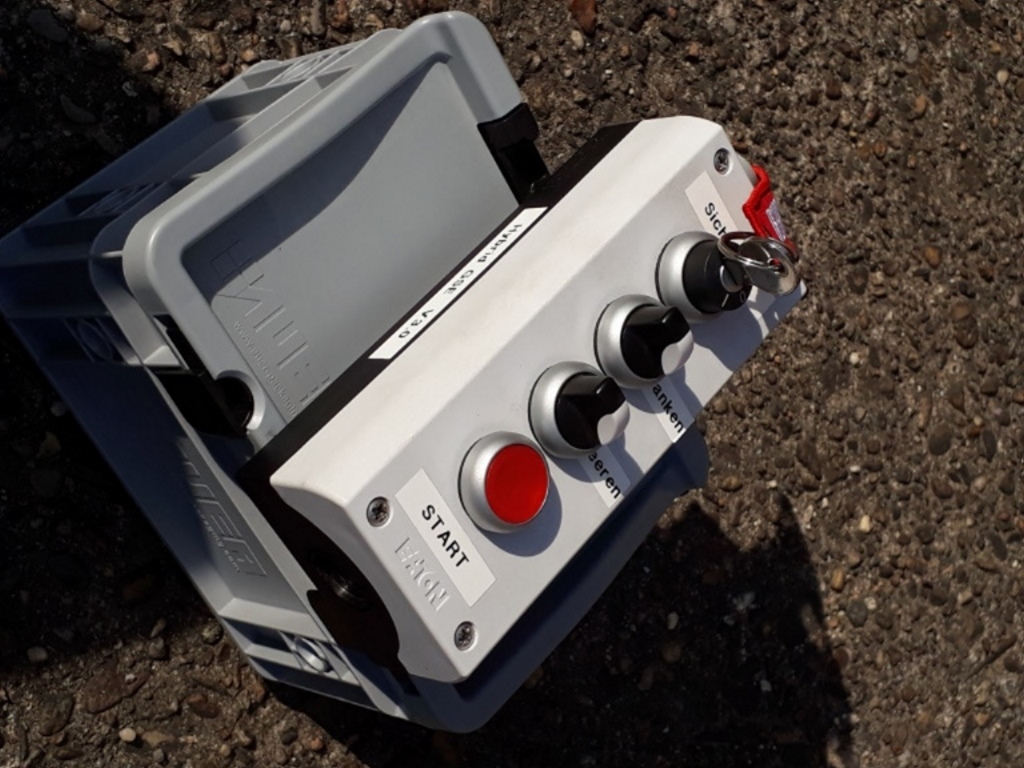

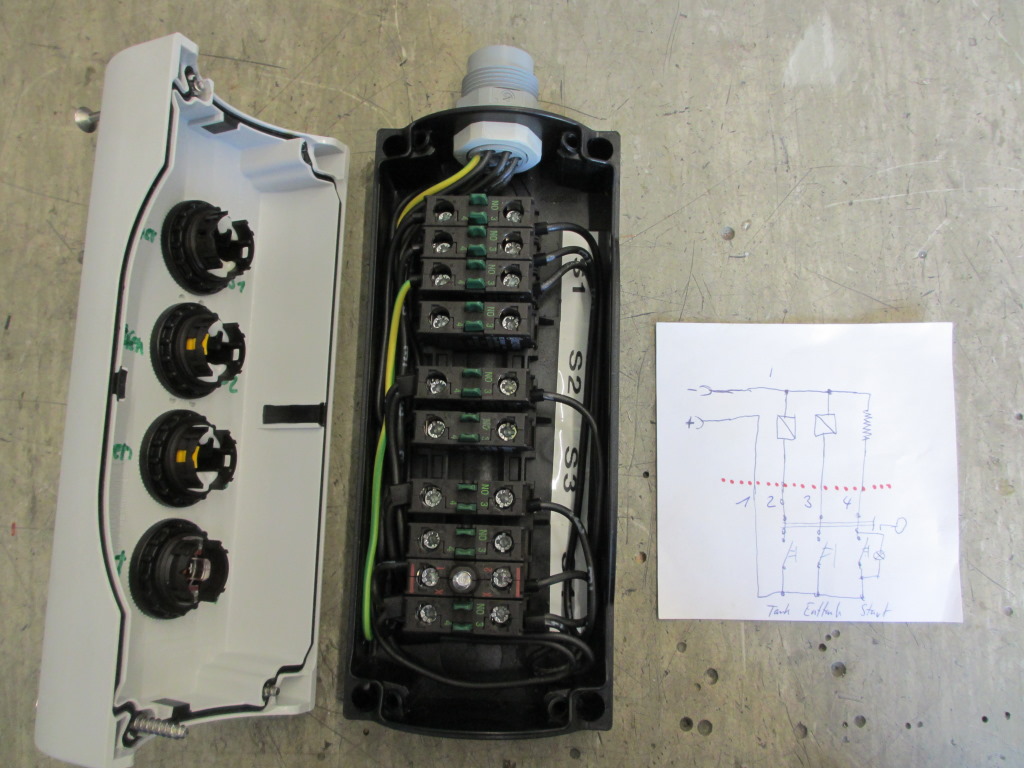

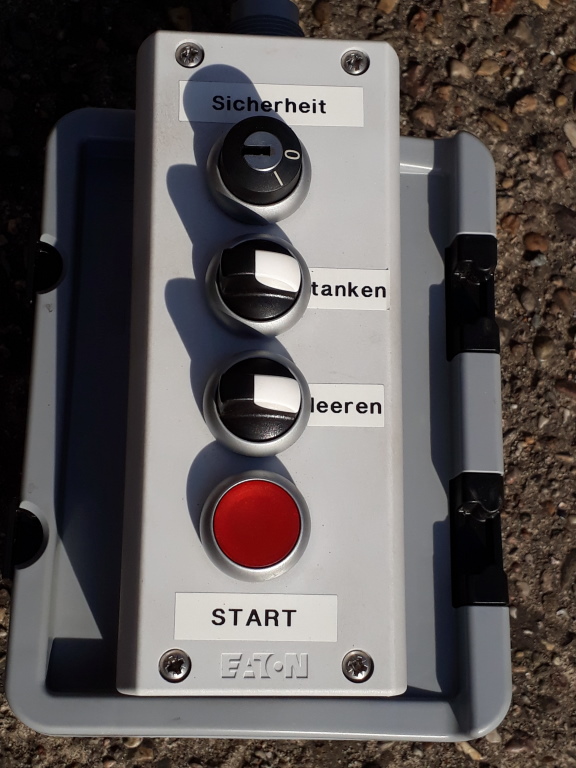

Die Dreh-Taster "tanken" und "leeren" sind als selbstrückstellende Taster ausgelegt, also sobald ich
los lasse, werden die Ventile geschlossen. Der Starttaster beinhaltet eine rote LED welche den Durchgang des Zünders sicher signalisiert! Der Sicherheitsschalter ist "rastend" und trennt komplett alle Stromkreise. In der Verteilerdose im GSE befindet sich noch eine "superhelle" rote LED welche zum Betankungsventil parallel geschaltet ist und welche auch aus größerer Entfernung ( 50m) signalisiert das dieses Ventil angesteuert wird...
|
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642918
[
17. Juni 2018 um 21:06]

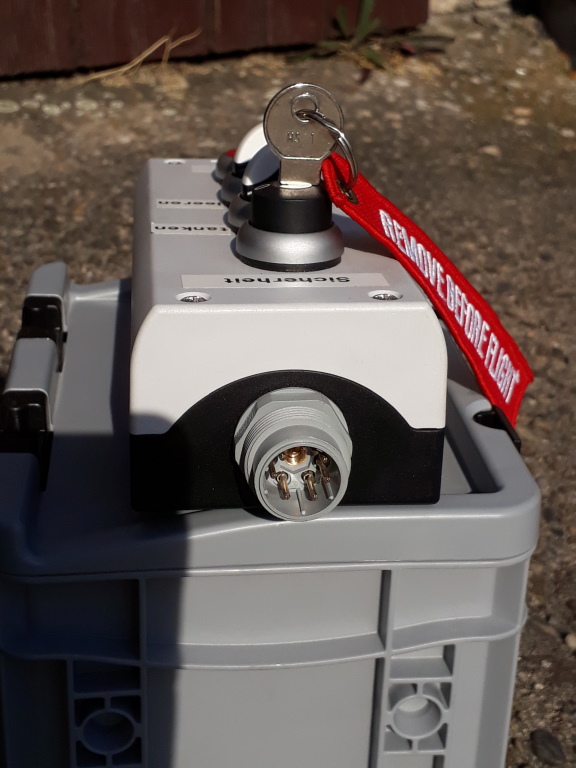

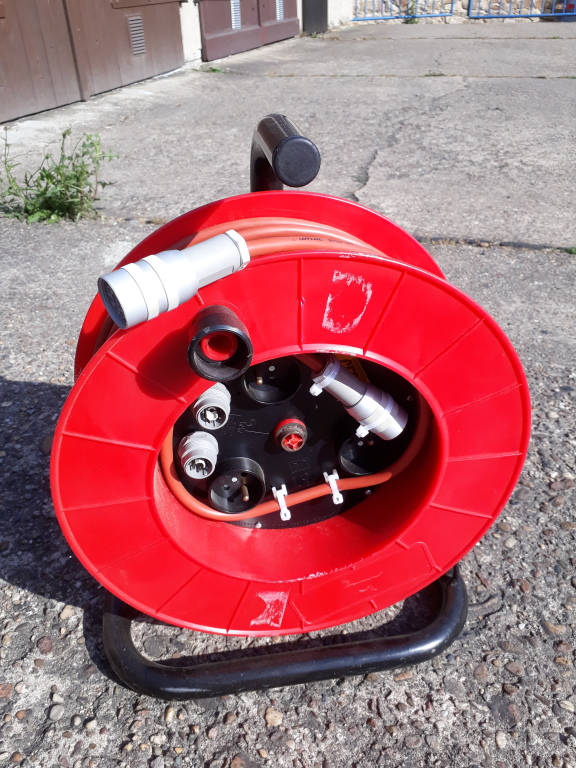

Die Kabelverbindungen habe ich alle steckbar und somit universell kombinierbar ausgelegt.

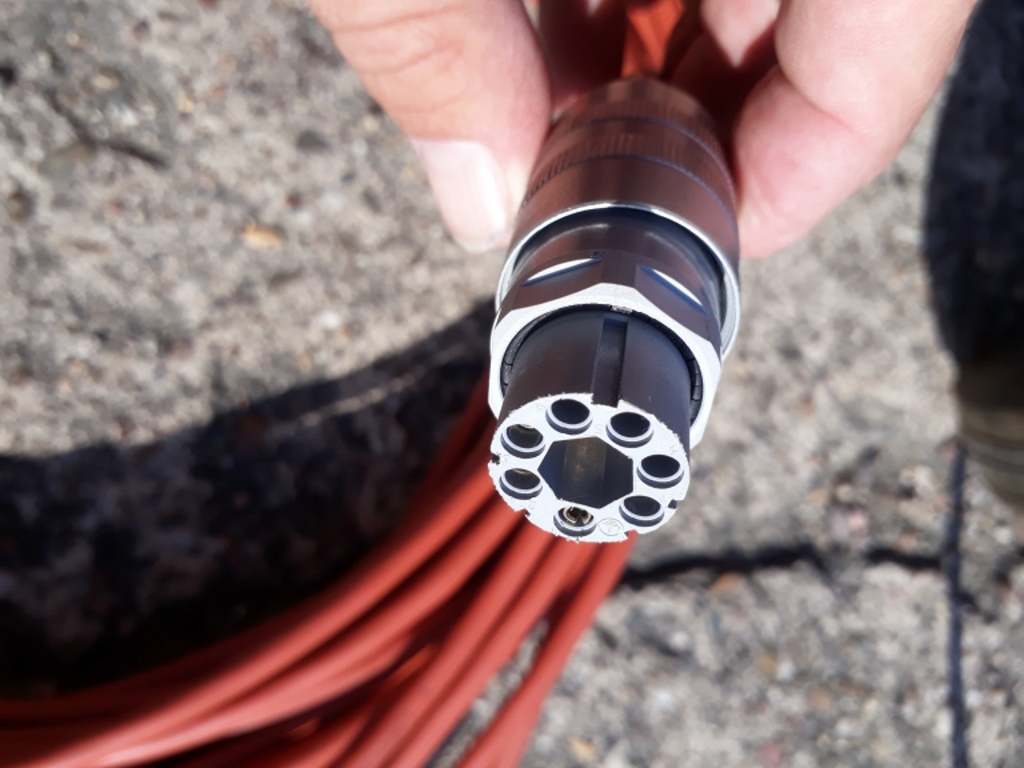

Also ich habe ein ca. 25 Meter Kabel für die Motoren G bis I-Impuls + ein daran ansteckbares Kabel von ca. 35 Meter, daraus ergibt sich dann eine Gesamtlänge von ca. 60 Meter für Motoren der Impulsklasse > K ….. Die Steckverbinder werden viel in der Industrie verwendet: http://www.amphenol.com Da kann natürlich auch etwas anderes verwendet werden. Es werden ja nur 4 Pole und somit auch nur ein 4poliges Kabel 4x 1,5mm" benötigt....  |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642919
[
17. Juni 2018 um 21:36]

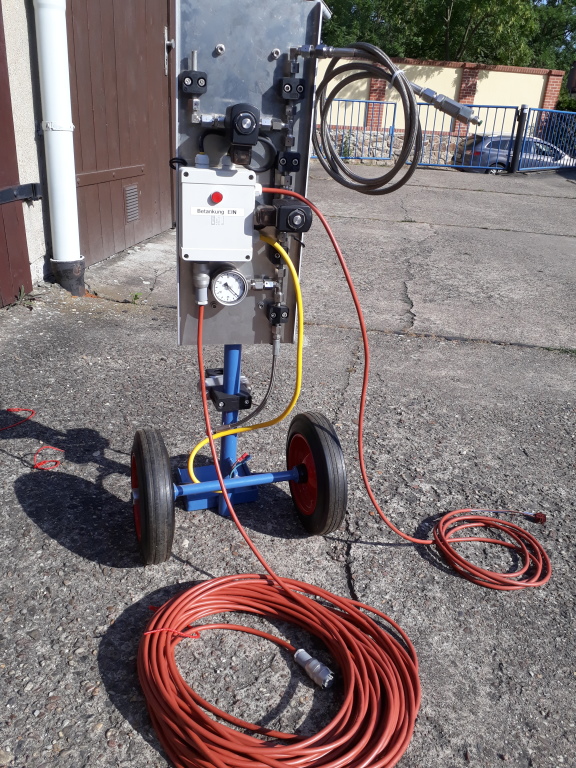

Hier das GSE mit den angeschossenen Kabeln und Schläuchen….
|
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642920
[
17. Juni 2018 um 21:42]

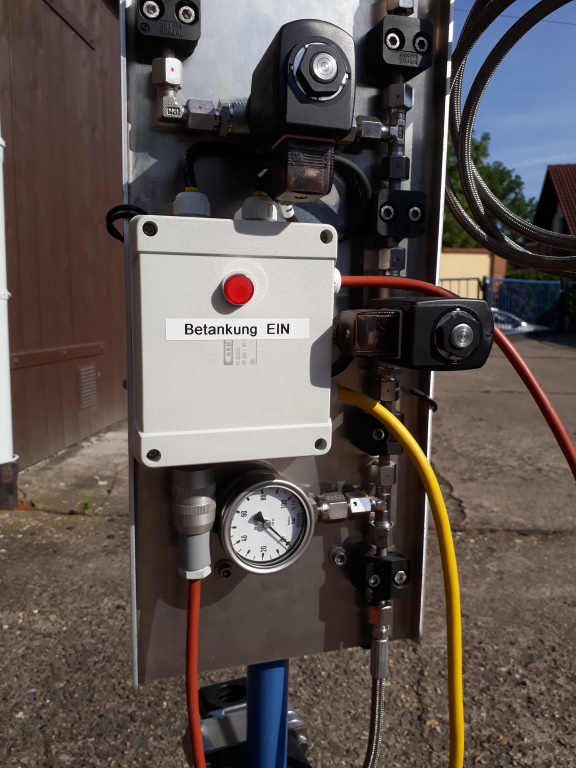

Die "Betankungsfernerkennung" mit extra heller LED parallel zum Betankungsventil geschaltet...
|
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642921
[
17. Juni 2018 um 21:48]

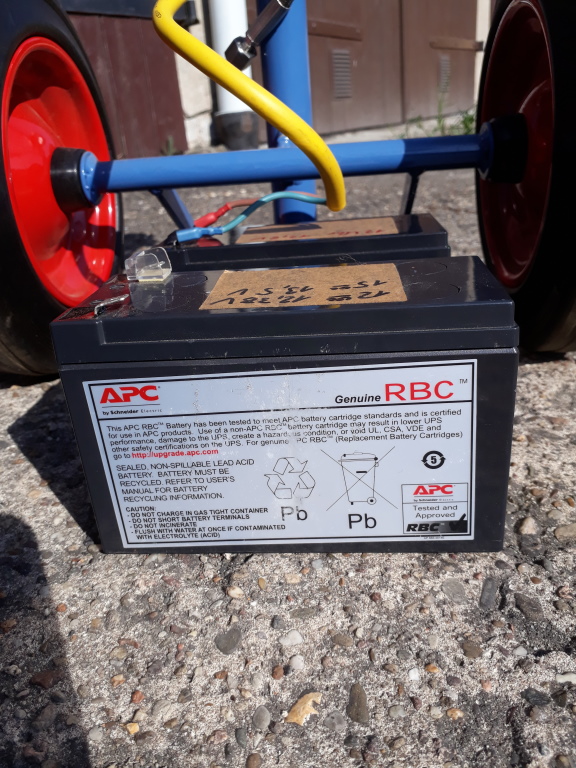

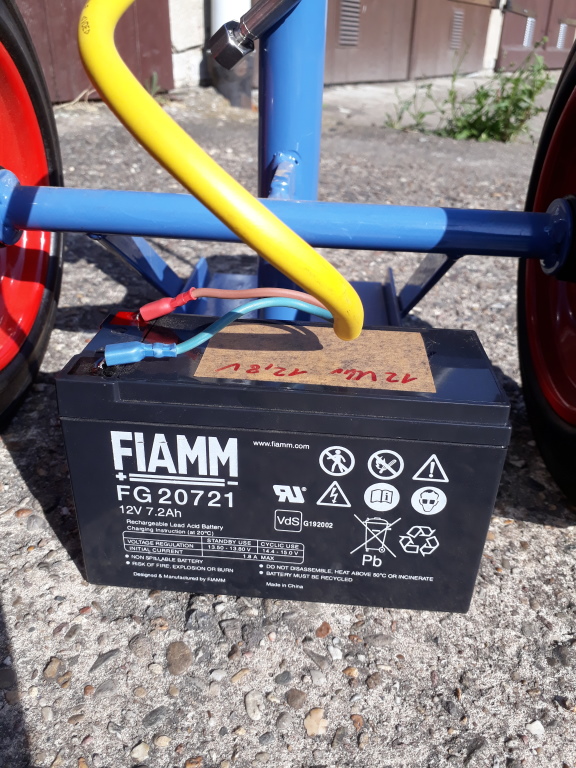

Zur Stromversorgung/ Ansteuerung der Betankungsventile und für den Zündkreis verwende ich leistungsstarke Bleigelbatterien 12V 7,2 Ah wie sie in USV`s Verwendung finden.
Wegen der Redundanz natürlich immer eine zweite Batterie in Reserve... |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642922
[
17. Juni 2018 um 22:11]

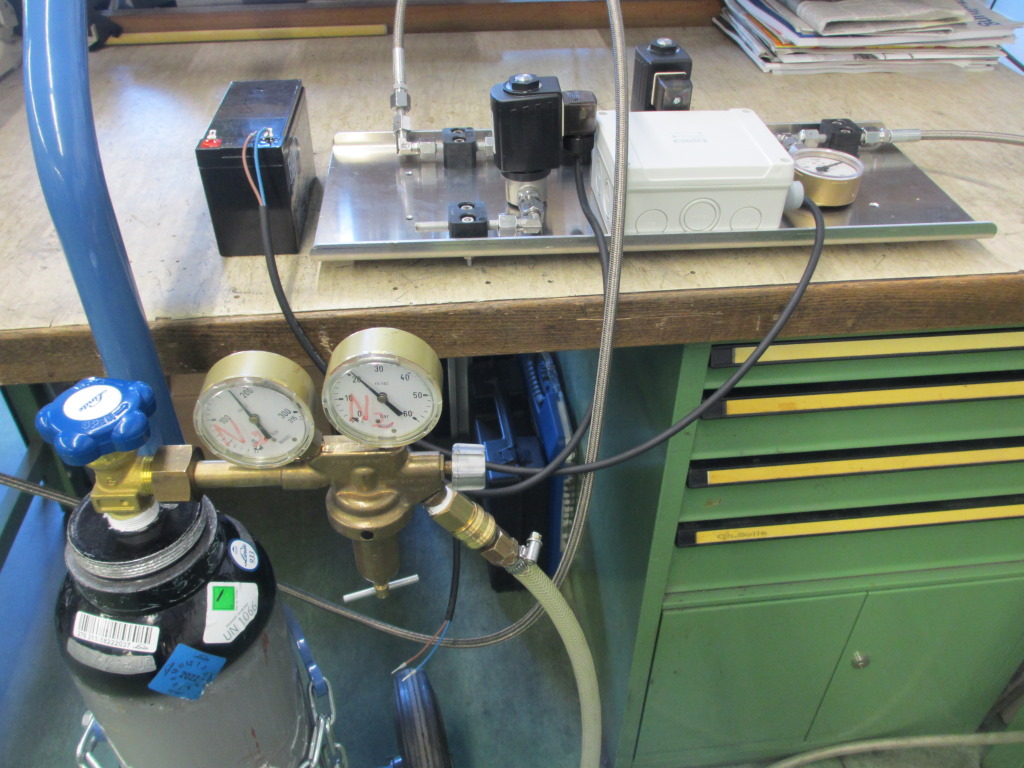

Um sicher zu stellen, das das System dicht ist, habe ich es vorab zur Probe mit Stickstoff
"abgedrückt" und die Magnetventile einem Langzeittest unterzogen.... |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642949
[
22. Juni 2018 um 17:25]

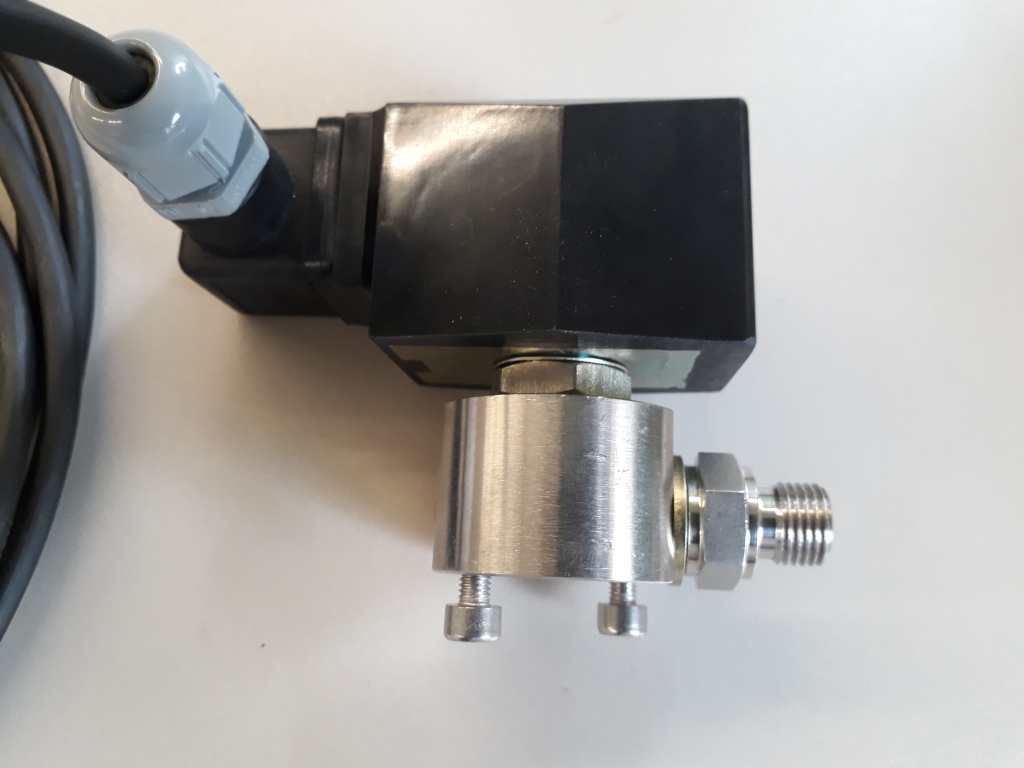

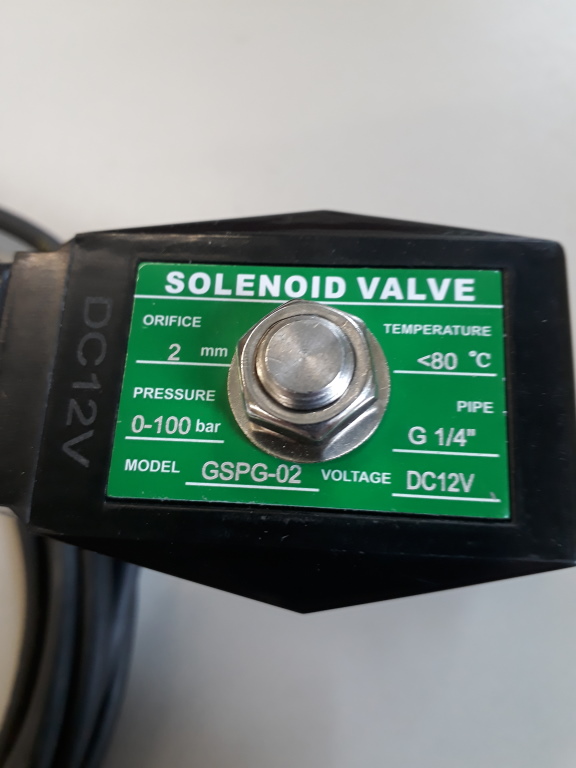

Eine mögliche Alternative zu den doch recht teuren Bürkert Magnetventilen sind die
Ventile vom Typ: GSPG-02 vom Hersteller ATC GOGO AUTOMATIC zu finden unter http://www.atcgogo.com Habe das Ventil mal einigen kleinen Betankungstests unterzogen und es hat immer problemlos funktioniert Der Preis liegt mit ca. 60 Euro (inklusive Versand) eben auch deutlich günstiger als bei den Bürkert Ventilen mit ca. 160 Euro... |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5251 Status: Offline |
Beitrag 7642950
[
22. Juni 2018 um 17:29]
Übrigens, Magnetventile gibt es ja zu tausenden auch bei eBay aber versucht mal ein geeignetes
für 100 bar und 12 V Steuerspannung zu finden.....
|
|
Rolli
Grand Master of Rocketry Registriert seit: Sep 2000 Wohnort: Halberstadt Verein: AGM TRA#09555 L2, T2 Beiträge: 3035 Status: Offline |
Beitrag 7642951
[
22. Juni 2018 um 17:54]
Technik vom Feinsten. Alle Achtung ! Toller Baubericht, und klasse Umsetzung.
Ich schätze, wir werden Dein GSE noch öfters auf Flugtagen erleben. Grüße, Rolli |
